Рубильник

Определение "Рубильник" в Большой Советской Энциклопедии

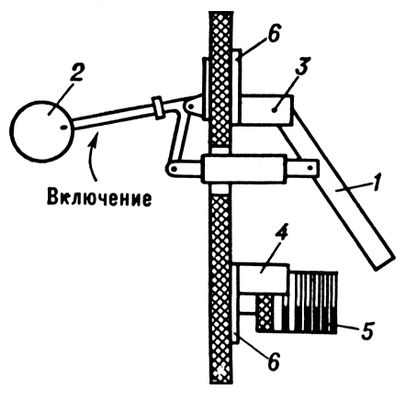

Однополюсный рубильник

Рубильник, электрический коммутационный аппарат с ручным управлением, предназначенный для включения, отключения и переключения электрических цепей - либо под нагрузкой (при напряжениях до 220 в на постоянном токе и до 380 в на переменном), либо в отсутствии тока; отличается характерной формой подвижных контактов (ножевидные, или «рубящие»). По числу контактов Рубильник подразделяют на одно-, двух-, трёх и многополюсные. Для повышения предельного отключаемого тока мощные Рубильник снабжаются дугогасительными камерами (см. Дугогасительное устройство). При замыкании однополюсного Рубильник (рис.) контактный нож под действием рукоятки поворачивается вокруг оси и «врубается» в неподвижную пружинящую контактную стойку. При отключении электрической цепи под нагрузкой между контактным ножом и контактной стойкой возникает электрическая дуга, которая гасится в дугогасительной камере. Во избежание обгорания контактов электрическая дуга должна быть погашена возможно быстрее. Гашение дуги при токах до 75 а происходит вследствие её механического растяжения; при этом время гашения зависит от скорости перемещения контактного ножа. В Рубильник, рассчитанных на более высокие токи, определяющим фактором при гашении дуги являются разрывающие её электродинамические силы, величина которых прямо пропорциональна отключаемому току и примерно обратно пропорциональна длине ножа. Для того чтобы сделать скорость размыкания контактных ножей не зависящей от скорости поворота рукоятки, применяют так называемое моментное выключение (с использованием дополнительных разрывных ножей), что значительно облегчает гашение дуги. Рубильник рассчитывают т. о., чтобы в номинальном режиме его работы контакты не нагревались выше допустимой температуры, а при коротких замыканиях в цепи не сваривались между собой и самопроизвольно не размыкались.
Лит.: Кузнецов Рубильник С., Аппараты распределения электрической энергии на напряжение до 1000 в, 3 изд., М., 1970; Чунихин А. А., Электрические аппараты, М., 1975.
  Т. Н. Дильдина.
