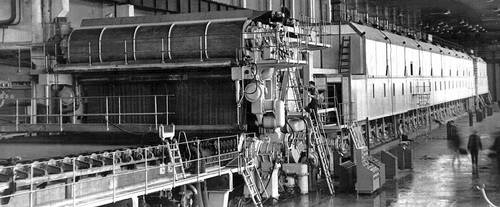

Бумагоделательная машина (общий вид)

Бумагоделательная машина, многосекционный агрегат непрерывного действия, на котором из сильно разбавленной водой волокнистой суспензии получают бумагу и некоторые виды картона (рис. 1).

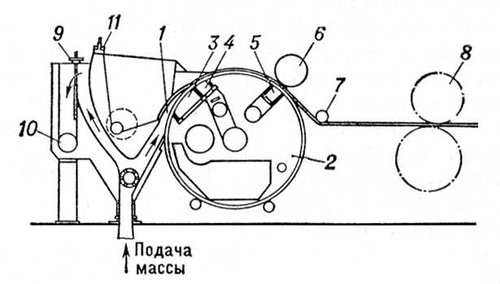

Бумагоделательная машина типа ротоформер (схема)

Различают 2 основных типа Бумагоделательная машина: плоскосеточные (столовые), применяемые для выработки основных видов бумаги, и круглосеточные (цилиндровые), на которых изготовляется ограниченный ассортимент бумаги и картона. Эти типы имеют различные устройства для выпуска бумажной массы на сетку Бумагоделательная машина и отлива бумажного полотна, конструкция же остальных узлов, а также технологический процесс изготовления бумаги аналогичны (за исключением машины «сухого формования»).

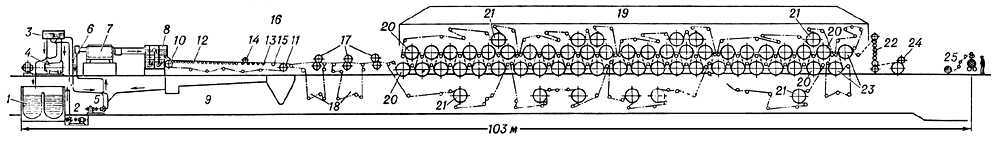

Плоскосеточная бумагоделательная машина (схема)

На рис. 2 приведена схема плоскосеточной Бумагоделательная машина, включающая наряду с оборудованием собственно Бумагоделательная машина вспомогательное оборудование, предназначенное для подготовки бумажной массы перед подачей её на сетку. Виды вспомогательного оборудования и его конструкция чрезвычайно разнообразны.

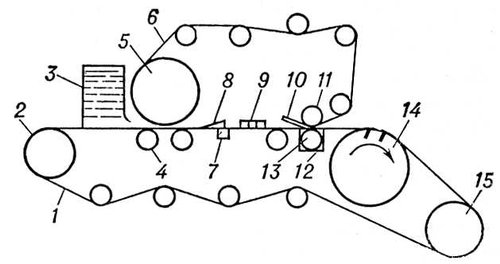

Сеточная часть бумагоделательной машины типа вертиформ (схема)

Готовая бумажная масса концентрацией около 3—4% с помощью насоса подаётся из массоподготовительного отдела в машинный бассейн, откуда поступает на Бумагоделательная машина Постоянным перемешиванием массы в машинном бассейне добиваются выравнивания степени помола и концентрации массы по всему объёму. Предварительно она разбавляется оборотной водой (от обезвоживания бумажной массы на сетке Бумагоделательная машина до концентрации 0,1—1,5%) и пропускается через очистную аппаратуру (узлоловители, центриклинеры, центрискрины и т.д.), где удаляются различные посторонние включения и грубые частицы минерального и волокнистого происхождения. Из очистной аппаратуры бумажная масса поступает в напорный ящик, который обеспечивает истечение массы с определённой скоростью и одинаковую толщину струи по всей ширине сетки.

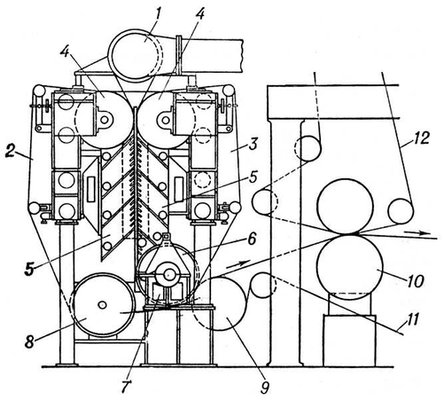

Сеточная часть бумагоделательной машины типа инверформ (схема)

Бумагоделательная машина состоит из следующих основных частей: сеточной, где из разбавленной суспензии непрерывно формуется полотно бумаги и из него удаляется первая часть избыточной воды; прессовой, где производится обезвоживание и уплотнение полотна бумаги: сушильной, в которой удаляется оставшаяся в бумажном полотне влага: отделочной, где полотно подвергается необходимой обработке для придания лоска, плотности, гладкости и наматывается в рулоны.

  Сеточная часть — бесконечная сетка (вытканная из нитей различных сплавов меди или синтетических материалов). Привод сетки осуществляется от гауч-вала. На новых машинах, имеющих вакуум-пересасывающие устройства, приводным является также ведущий вал сетки. Чтобы бумажная масса не стекала, по краям сетки устанавливаются ограничительные линейки. Обезвоживание бумажной массы и формование полотна бумаги происходят за счёт свободного стекания и отсасывающего действия регистровых валиков. Для получения более однородного полотна бумаги в продольном и поперечном направлениях, при скорости машины не более 300 м/мин, регистровая часть иногда подвергается тряске в поперечном направлении. Дальнейшее обезвоживание происходит над отсасывающими ящиками под действием вакуума, создаваемого специальными вакуумными насосами. При выработке высокосортных бумаг над ними часто устанавливают лёгкий равнительный валик (эгутер). Он служит также для нанесения на бумагу водяных знаков. После этого полотно бумаги содержит ещё сравнительно много влаги (88—90%), для удаления которой сетка вместе с полотном бумаги проходит над гауч-валом (на тихоходных машинах гауч-пресс), который имеет от одной до трёх отсасывающих камер. Гауч-вал — перфорированный пустотелый цилиндр из бронзового сплава или нержавеющей стали (площадь перфорации составляет около 25% поверхности вала). Внутри корпуса находится неподвижная вакуумная камера с графитовыми уплотнениями, которые пневматически прижимаются к внутренней поверхности цилиндра. Вакуумная камера соединена с непрерывно действующим вакуумным насосом. Гауч-вал завершает формование и обезвоживание (до сухости 18—22%) полотна бумаги на сетке Бумагоделательная машина

Дальнейшее обезвоживание происходит в прессовой части механическим отжимом под действием давления и вакуума путём пропуска полотна через несколько (2—3, реже 4—5) вальцовых прессов, расположенных последовательно (часто первый и второй прессы объединены в сдвоенный пресс). При этом повышаются объёмная масса, прочностные свойства, прозрачность, снижаются пористость и впитывающая способность бумаги. Прессование выполняется между шерстяными сукнами, которые предохраняют ещё слабую бумагу от разрушения, впитывают отжатую влагу и одновременно транспортируют полотно. Каждый пресс имеет своё сукно. На всех новых быстроходных Бумагоделательная машина нижние валы прессов делаются перфорированными (как гауч-валы). Они покрываются специальной резиной, что улучшает обезвоживание и увеличивает срок службы. На некоторых Бумагоделательная машина вместо нижних отсасывающих валов устанавливаются валы со специальным желобчатым рифлением (канавками). На мощных Бумагоделательная машина нижние валы первого и второго прессов делаются отсасывающими (аналогично гауч-валу). Часто, кроме прессов с сукнами, устанавливают ещё сглаживающие (или офсетные) прессы без сукон для уплотнения бумаги и придания ей гладкости. Затем полотно бумаги с сухостью до 45% поступает в сушильную часть.

Сушильная часть (наибольшая по длине) состоит из вращающихся, обогреваемых изнутри паром и расположенных обычно в 2 ряда в шахматном порядке цилиндров. Полотно прижимается к нагретой поверхности цилиндров при помощи сукон, улучшающих теплоотдачу и предотвращающих коробление и сморщивание поверхности бумаги при сушке. Верхний и нижний ряды сушильных цилиндров имеют раздельные сукна, причём одно сукно охватывает сразу несколько цилиндров (группа сушильных цилиндров). Полотно бумаги движется с верхнего цилиндра на нижний, затем на соседний верхний и т.д. При этом бумага высушивается до содержания остаточной влаги 5—7%. На современных Бумагоделательная машина во второй половине сушильной части обычно помещают клеильный двухвальный пресс для поверхностной проклейки бумаги и нанесения поверхностного слоя. Сушильная часть некоторых Бумагоделательная машина снабжена автоматическими регуляторами подачи пара в цилиндры, приспособлениями для автоматической заправки полотна бумаги на сушильные цилиндры и т.д. Пар собирается под колпаком, расположенным над всей сушильной частью Бумагоделательная машина, а затем отводится вытяжными вентиляторами наружу. Тепло используется в калориферах и теплообменниках.

Отделочная часть представляет собой каландр, состоящий из 5—10 расположенных друг над другом валов из отбелённого чугуна. Предварительно бумага для придания ей большей эластичности и мягкости охлаждается и несколько увлажняется на холодильном цилиндре (через пустотелые шейки которого подводится и отводится холодная вода). При движении между валами сверху вниз полотно становится более гладким, уплотняется и выравнивается по толщине. Затем бумага наматывается бесконечной лентой в рулоны на накате (принудительно вращаемом цилиндре, к которому прижимается валик с наматываемой на него бумагой). Для увлажнения бумаги при дополнительной отделке её на суперкаландрах (для получения бумаги с повышенной гладкостью, лоском и объёмной массой) над накатом устанавливается увлажнительный аппарат. Далее рулон разрезается на продольно-разрезном станке на необходимые форматы. Одновременно бумага сортируется, обрывы, возникшие при её выработке, склеиваются. При выпуске бумаги в листах рулоны для разрезания подаются на саморезку.

Бумагоделательная машина имеет также большое количество различного оборудования, необходимого для обеспечения её непрерывной работы, и автоматических приборов, регулирующих технологические параметры. Для каждого вида бумаги установлены технически и экономически обоснованные ширина и рабочая скорость Бумагоделательная машина Наиболее узкие Бумагоделательная машина (с шириной бумажного полотна 1,6—4,2 м) предназначены для производства тончайших конденсаторных бумаг, специальной технической, высококачественных фото- и документных бумаг. Широкие Бумагоделательная машина (свыше 6 м) служат для выработки газетной и мешочной бумаги. Рабочая скорость Бумагоделательная машина при производстве конденсаторной бумаги составляет 40—150 м/мин, газетной бумаги — до 850 м/мин, санитарно-гигиенических бумаг — около 1000 м/мин и более. Производительность Бумагоделательная машина, изготовляющей конденсаторную бумагу толщиной 4—12 мкм, составляет 1—4 т/сутки, газетной бумаги — 330—500 т/сутки и более. Длина Бумагоделательная машина для выработки газетной бумаги достигает 115 м, масса около 3500 т, высота отдельных частей до 15 м, мощность всех электродвигателей (включая оборудование для подготовки бумажной массы) около 30 000 квт. Привод отдельных секций Бумагоделательная машина осуществляется двигателями постоянного тока. В течение 1 часа такая Бумагоделательная машина потребляет до 45 т пара. Автоматические приборы регулируют процессы отлива и сушки бумаги на больших скоростях. Высокая оснащённость автоматическими приборами, точность регулировки и исполнения Бумагоделательная машина позволяют свести количество рабочих, непосредственно её обслуживающих, до 3—8 человек.

Разрабатывается много новых конструкций Бумагоделательная машина, различающихся в основном методами формования полотна бумаги. В Бумагоделательная машина типа инверформ (Англия) полотно бумаги отливается и формуется между двумя сетками — нижней и верхней (рис. 3). Бумажная масса из напорного ящика подаётся в захват между нижней и верхней сетками, при этом создаётся давление на поток жидкости. Некоторая часть воды проходит вниз через отложившийся слой волокна на нижней сетке, а оставшаяся часть удаляется через верхнюю сетку. С внутренней поверхности сетки вода отводится шабером, снабженным ножом из пластичного материала и лотком для отвода воды. Дальнейшее обезвоживание выполняется на обычных и «перевёрнутых» отсасывающих ящиках при вакууме, не превышающем 12 кн/м² (0,12 кгс/см²). За отсасывающими ящиками установлен пресс, и отжатая вода через верхнюю сетку отсасывается шабером. При выработке многослойной бумаги верхних сеток бывает несколько (по числу слоев). Вода практически удаляется только через верхние сетки по шаберам и в «перевёрнутые» отсасывающие ящики.

В Бумагоделательная машина типа вертиформ (рис. 4) бумажное полотно обезвоживается с обеих сторон между двумя вертикально перемещающимися сетками с помощью шаберов и отсасывающих ящиков, что обеспечивает осаждение волокон одинаковой фракции по обе стороны полотна бумаги. При этом вначале осаждаются короткие и тонкие волокна, вследствие чего образуется поверхность, наиболее пригодная для печати, а в середине листа оказываются крупные волокна, что увеличивает прочность бумажного полотна.

Наблюдается тенденция к использованию при отливе бумаги круглосеточных машин, где формование бумажного полотна осуществляется на цилиндрах, обтянутых сеткой и находящихся в ванне или без ванны, куда подаётся бумажная масса. В машине типа ротоформер (рис. 5) напорный ящик и сеточная часть выполнены в одном компактном узле, а обезвоживание осуществляется с помощью отсасывающей камеры, расположенной внутри вращающегося вала. Скорость таких машин до 300 м/мин. Они могут работать с малыми концентрациями, что важно при выработке бумаг из искусственных волокон.

При производстве длинноволокнистых бумаг, изготовляемых из хлопка, асбеста и синтетических материалов, применяется «сухое формование» бумажного полотна, основанное на принципе осаждения на сетке волокон, диспергированных в воздушном потоке. Возможно, что такое формование получит широкое применение для выработки технических и специальных видов бумаги.

Дальнейшее повышение эффективности Бумагоделательная машина связано с изменением технологии производства бумаги, усовершенствованием конструкции машины и отдельных узлов, увеличением производительности за счёт скорости и ширины. Резкое увеличение скорости и ширины машины обеспечат: потокораспределители и напорные ящики закрытого типа, позволяющие выпускать массу на сетку со скоростью, отвечающей возросшей скорости движения сетки; регистровые валики желобчатого и сетчатого типа, гидропланки, двух- и трёхкамерные отсасывающие гауч-валы, интенсифицирующие обезвоживание; новые типы прессов (обратные отсасывающие, прессы с широкой отсасывающей камерой, многовальные и горячие прессы); обрезиненные отсасывающие валы и валы, закрепленные посередине, валы с желобчатым рифлением, прессы с подкладной сеткой, вакуумные отсасывающие сукномойки, валы, устанавливаемые на каландре станины открытого типа с шарнирным закреплением рычагов, закрепленные посередине (нижние и верхние), плавающие, не нуждающиеся в бомбировке для компенсации прогиба; периферического типа накаты для намотки рулонов диаметром до 2200—2500 мм с пневматическим прижимом рулона и автоматической передачей его из заправочных в рабочие опоры и т.д. В сушильной части Бумагоделательная машина предусматривается применение более высокого давления пара, новые схемы парораспределителей с циркуляцией пара, сифонное удаление конденсата, полностью закрытые колпаки над сушильной частью, установка сушильных сеток вместо сушильных сукон и так далее. Кроме распространённой и сравнительно дешёвой сушки через контакт поверхности сушильных цилиндров машины с полотном бумаги, изыскиваются новые виды, которые позволили бы значительно сократить рабочую площадь сушильной части, повысить равномерность сушки. Перспективны новые виды сушки: диэлектрические (за счёт тока высокой частоты, пропускаемого через полотно бумаги); облучением инфракрасными лучами; обдувом горячим воздухом; под вакуумом.

Лит.: ИвановС. Н., Технология бумаги, М.—Л., 1960; Эйдлин И. Я., Бумагоделательные и отделочные машины, 2 изд., М., 1962; Jahn К., Arbeit an der Papiermaschine, 4 Aufl., Darmstadt, 1958; Hardman H. and Cole E. I., Papermaking practice, Manch., 1960.
