Вибрационный регулятор

Определение "Вибрационный регулятор" в Большой Советской Энциклопедии

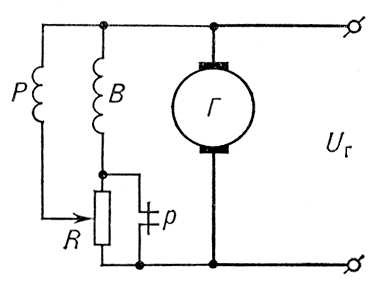

Простейший вибрационный регулятор напряжения

Вибрационный регулятор, регулирующее устройство, исполнительный элемент которого находится в режиме непрерывных колебаний (вибраций) с периодом, значительно меньшим постоянной времени объекта регулирования. Системы с Вибрационный регулятор различаются по характеру колебательного режима исполнительного элемента. В простейшем случае — это автоколебательный режим самой системы регулирования. Вибрационный регулятор просты по конструкции, компактны и широко применяются в установках, в которых допускаются небольшие колебания около среднего значения регулируемой величины.

Наиболее распространённый Вибрационный регулятор — регулятор напряжения, содержащий электромагнитное реле с большим коэффициентом возврата (рис.). Катушка реле Р включена на напряжение генератора Г. Если напряжение генератора ниже заданного, то нормально замкнутые контакты р реле шунтируют сопротивление R в цепи обмотки возбуждения B, в результате чего напряжение начинает возрастать. Когда оно достигает определённого значения, реле срабатывает, его контакты размыкаются и напряжение начинает уменьшаться. Это приводит к отпусканию реле, контакты которого вновь размыкаются, и весь процесс повторяется. Напряжение генератора с некоторой частотой пульсирует вблизи заданного среднего значения. Такие Вибрационный регулятор используются для генераторов небольшой мощности, например, автомобильных и авиационных.
Уставка Вибрационный регулятор зависит от натяжения пружины реле, размера зазора магнитной системы или от электрического сопротивления в цепи катушки.
Колебательный режим исполнительного элемента Вибрационный регулятор может создаваться также посторонним устройством, не зависящим от регулируемого объекта.

  Лит.: Основы автоматического регулирования. Теория, под ред. В. В. Солодовникова, М., 1954; Цыпкин Я. З., Теория релейных систем автоматического регулирования, М., 1955.
