Вискозиметр

Значение слова "Вискозиметр" в Большой Советской Энциклопедии


Вискозиметр (от позднелат. viscosus - вязкий и ...метр), прибор для определения вязкости. Наиболее распространены
Рис. 3. Вискозиметр Гепплера со «скользящим» шариком: 1 - шарик; 2 - трубка с жидкостью; 3, 4, 5 - кольцевые метки на трубке; 6 - термостатирующая жидкостная баня; 7 - термометр; 8 - штуцер для присоединения прибора к термостату; 9 - уровень.
Вискозиметр капиллярные, ротационные, с падающим шариком, ультразвуковые.

  Определение вязкости капиллярными Вискозиметр основано на законе Пуазёйля (см. Пуазёйля закон) и состоит в измерении времени протекания известного количества (объёма) жидкости или газа через узкие трубки круглого сечения (капилляры) при заданном перепаде давления. Капиллярными Вискозиметр измеряют вязкость от 10-5 н∙сек/м2 (газы) до 104 н∙сек/м2 (консистентные смазки). Относительная погрешность образцовых капиллярных Вискозиметр±0,1-0,3%, рабочих приборов ±0,5-2,5%. На рис. 1 показано устройство различных типов стеклянных Вискозиметр В капиллярных Вискозиметр указанных типов течение жидкости происходит под действием силы тяжести (в начальный момент уровень жидкости в одном колене Вискозиметр выше, чем в другом). Время опорожнения измерительного резервуара определяют как промежуток между моментами прохождения уровня жидкости мимо меток на верхних и нижних концах резервуара. В капиллярных автоматических Вискозиметр (непрерывного действия) жидкость поступает в капилляр от насоса постоянной производительности. Перепад давления на капилляре, измеряемый манометром, пропорционален искомой вязкости.

  В ротационных Вискозиметр исследуемая вязкая среда находится в зазоре между двумя соосными телами (цилиндры, конусы, сферы, их сочетание), причём одно из тел (ротор) вращается, а другое неподвижно. Вязкость определяется по крутящему моменту при заданной угловой скорости или по угловой скорости при заданном крутящем моменте. Ротационные Вискозиметр применяют для измерения вязкости смазочных масел (при температурах до -60 °С), нефтепродуктов, расплавленных силикатов и металлов (до 2000 °С), высоковязких лаков и клеев, глинистых растворов и т.д. Относительная погрешность наиболее распространённых ротационных Вискозиметр лежит в пределах 3-5%. На рис. 2 показано устройство ротационного Вискозиметр РВ-7 (пределы измерений -от 1 до 105 н∙сек/м2, погрешность ±3%).

  Действие Вискозиметр с движущимся в исследуемой среде шариком основано на законе Стокса (см. Стокса закон); вязкость определяется по скорости прохождения падающим шариком промежутков между метками на трубке Вискозиметр К приборам этого типа относится широко распространённый универсальный вискозиметр Гепплера со «скользящим» шариком (рис. 3). Пределы измерений Вискозиметр этого типа 610-4-250 н∙сек/м2, погрешность ±1-3%.

  Действие ультразвуковых Вискозиметр основано на измерении скорости затухания колебаний в пластинке из магнитострикционного материала, погруженной в исследуемую среду. Колебания возникают от коротких (длительность 10-30 мксек) импульсов тока в катушке, намотанной на пластинку. При колебаниях пластинки в этой же катушке наводится эдс (см. Магнитострикция), которая убывает со скоростью, зависящей от вязкости среды. При уменьшении эдс до некоторого порогового значения в катушку поступает новый возбуждающий импульс. Вязкость среды определяют по частоте следования импульсов. Ультразвуковыми Вискозиметр измеряют вязкость в диапазоне от 10-3 до 500 н∙сек/м2 с относительной погрешностью 5%.

  Помимо Вискозиметр, позволяющих выразить результаты измерений в единицах динамической или кинематической вязкости, существуют Вискозиметр для измерения вязкости жидкостей в условных единицах. Такой Вискозиметр представляет собой сосуд с калиброванной сточной трубкой; вязкость оценивается по времени истечения определённого объёма жидкости. Например, с помощью Вискозиметр типа ВЗ-1 и ВЗ-4, предназначенных для исследования лаков и красок, вязкость выражают в секундах, а с помощью Вискозиметр типа ВУ (Энглера) для нефтепродуктов - в градусах Энглера. Перевод условных единиц в единицы вязкости Международной системы единиц (н∙сек/м2 и м2/сек) возможен, но неточен.



  Лит.: Совещание по вязкости жидкостей и коллоидных растворов. [Труды], под ред. Е. А. Чудакова и М. П. Воларовича, т. 1-3, М. - Л., 1941-45; Воларович М. П., Вязкость смазочных масел при низких температурах, ч. 1, М., 1944; Белкин И. М., Виноградов Г. Вискозиметр, Леонов А. И., Ротационные приборы, М., 1968.

  Л. П. Степанов.

Рис. 3. Вискозиметр Гепплера со «скользящим» шариком: 1 - шарик; 2 - трубка с жидкостью; 3, 4, 5 - кольцевые метки на трубке; 6 - термостатирующая жидкостная баня; 7 - термометр; 8 - штуцер для присоединения прибора к термостату; 9 - уровень.
Рис. 3. Вискозиметр Гепплера со «скользящим» шариком: 1 - шарик; 2 - трубка с жидкостью; 3, 4, 5 - кольцевые метки на трубке; 6 - термостатирующая жидкостная баня; 7 - термометр; 8 - штуцер для присоединения прибора к термостату; 9 - уровень.


Рис. 1. Стеклянные капиллярные вискозиметры (ГОСТ 10028-67): 1 - измерительные резервуары; 2 - капилляры; 3 - приемные сосуды; 4 - питающий резервуар (в вискозиметрах для непрозрачных жидкостей ВНЖ); 5 - термостатирующая рубашка; M1, M2 (у ВНЖ также M3 ) - метки, служащие для измерения времени истечения жидкости из измерительных резервуаров или их заполнения (у ВНЖ).
Рис. 1. Стеклянные капиллярные вискозиметры (ГОСТ 10028-67): 1 - измерительные резервуары; 2 - капилляры; 3 - приемные сосуды; 4 - питающий резервуар (в вискозиметрах для непрозрачных жидкостей ВНЖ); 5 - термостатирующая рубашка; M1, M2 (у ВНЖ также M3 ) - метки, служащие для измерения времени истечения жидкости из измерительных резервуаров или их заполнения (у ВНЖ).

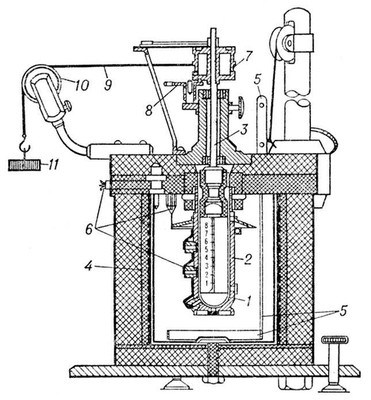

Рис. 2. Ротационный вискозиметр РВ-7 (с заданным крутящимся моментом): 1 - внутренний вращающийся цилиндр; 2 - внешний неподвижный цилиндр; 3 - ось вращающейся системы; 4 - термостат; 5 - мешалка термостата; 6 - термопары; 7 - шкив; 8 - тормоз; 9 - нить; 10 - блок; 11 - груз, вращающийся шкив. Скорость вращения шкива определяют по скорости опускания груза.
Рис. 2. Ротационный вискозиметр РВ-7 (с заданным крутящимся моментом): 1 - внутренний вращающийся цилиндр; 2 - внешний неподвижный цилиндр; 3 - ось вращающейся системы; 4 - термостат; 5 - мешалка термостата; 6 - термопары; 7 - шкив; 8 - тормоз; 9 - нить; 10 - блок; 11 - груз, вращающийся шкив. Скорость вращения шкива определяют по скорости опускания груза.
