Вихревая топка

Определение "Вихревая топка" в Большой Советской Энциклопедии

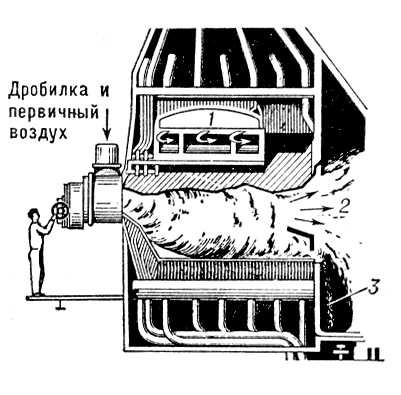

Горизонтальный циклонный предтопок
Вихревая топка, циклонная топка, в которой осуществляется спиральное движение газо-воздушного потока, несущего частицы топлива и шлака. Вихревая топка используются в качестве предтопков камерных топок (см. Топочное устройство) на тепловых электростанциях и как технологические печи, например, для обжига медных руд. В Вихревая топка частицы топлива поддерживаются во взвешенном состоянии за счёт несущей силы мощного вихря, вследствие чего в ней не выпадают даже крупные частицы (5-10 мм и более). В современных Вихревая топка сжигаются куски твёрдого топлива размером 2-100 мм, при скорости струи подаваемого воздуха 30-150 м/сек. Существуют горизонтальные (рис.) и вертикальные циклонные предтопки, причём последние применяются значительно реже. Диаметр (D) горизонтальных циклонных предтопков - 1,2-4 м, относительная длина их (L/D) не превышает 1,5-1,6. Топки этого типа широко используются за рубежом (США, ФРГ, ЧССР и др.), в СССР - значительно реже. Вихревая топка характеризуются высоким тепловым напряжением сечения топочной камеры 42-63 Гдж/2·ч) или (10-15) · (106ккал·/(м2·ч), её объёма (8,5-21) Гдж/(м3·ч) или (2-5) · (106 ккал/3·ч) и степенью улавливания шлака до 90%. В камерной топке тепловое напряжение объёма в 10-20 раз меньше, а степень улавливания шлака не превышает 80%. Одна крупная Вихревая топка позволяет обеспечить паропроизводительность котла лишь до 150-180 т пара в ч, поэтому у котлов большой мощности устанавливают до 12-14 горизонтальных циклонных предтопков.
  С. С. Филимонов.
