Водопроводная сеть

Определение "Водопроводная сеть" в Большой Советской Энциклопедии

Кольцевая водопроводная сеть (схема)

Водопроводная сеть, совокупность водопроводных линий (трубопроводов) для подачи воды к местам потребления; один из основных элементов системы водоснабжения. К линиям Водопроводная сеть (обычно прокладываемым вдоль улиц и проездов) присоединяются так называемые домовые ответвления (трубы), по которым вода подаётся в отдельные здания. Внутри зданий устраиваются внутренние (внутридомовые) Водопроводная сеть, подводящие воду к водоразборным кранам. В отличие от них, основная Водопроводная сеть (прокладываемая вне зданий) называется наружной (уличной, дворовой). Для устройства Водопроводная сеть применяют водопроводные трубы. Выбор типа труб зависит от величины требуемого напора в Водопроводная сеть, характера грунтов, способа прокладки, а также от экономических факторов. При подземных прокладках наиболее распространены чугунные, асбестоцементные и стальные трубы, используются также железобетонные и пластмассовые. Глубина заложения труб зависит от уровня промерзания почвы, температуры подаваемой по трубам воды и режима работы Водопроводная сеть (для средней полосы СССР глубина заложения около 2,5 м). Минимальная глубина заложения обусловлена необходимостью предохранения труб от разрушения динамическими (транспортными) нагрузками.

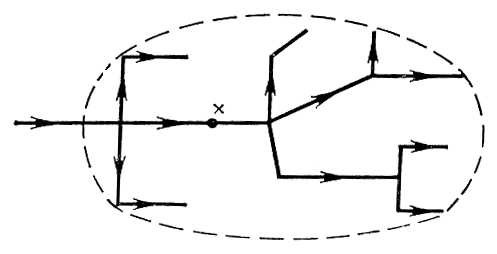

Разветвленная (тупиковая) водопроводная сеть (схема)

Водопроводная сеть оборудуются запорной арматурой—задвижками и вентилями (для выключения отдельных участков сети) и водоразборными устройствами — пожарными гидрантами, иногда — уличными водоразборными колонками (в районах, ещё не полностью обеспеченных домовыми вводами). Гидранты и задвижки обычно устанавливаются в специальных колодцах (сборных железобетонных или кирпичных), перекрываемых металлическими съёмными люками.

По техническим условиям давление воды в Водопроводная сеть населённых мест не должно превышать 6 ат. Для подачи воды в отдельные многоэтажные здания устраивают местные насосные станции подкачки. Водопроводная сеть должны обеспечивать надёжное и бесперебойное снабжение водой потребителей. Этому условию отвечает устройство кольцевых Водопроводная сеть, состоящих из смежных замкнутых контуров-колец (рис. 1), расположение которых зависит от планировки города. При аварии поврежденный участок водовода может быть выключен (задвижками а и б) без прекращения подачи воды ко всем остальным линиям Водопроводная сеть В разветвлённых (тупиковых) Водопроводная сеть (рис. 2) при аварии на любом участке (например, в точке x) прекращается подача воды во все участки сети, лежащие за поврежденным; поэтому разветвлённые сети могут устраиваться лишь в тех случаях, когда допустимы перерывы в снабжении водой. Все Водопроводная сеть, в которых предусматривается подача воды для тушения пожаров, как правило, устраивают кольцевыми. В Водопроводная сеть различают магистральные линии, транспортирующие воду транзитом в удалённые районы снабжаемой территории, и распределительную сеть, подающую воду к отдельным домовым ответвлениям.

Расчёт Водопроводная сеть (особенно кольцевых и получающих воду от нескольких насосных станций) — весьма сложная и трудоёмкая работа. Для её проведения целесообразно использовать вычислительные машины.

  Лит.: Мошнин Л. Ф., Методы технико-экономического расчёта водопроводных сетей, М., 1950; Абрамов Н. Н., Поспелова М. М., Расчет водопроводных сетей, 2 изд., М., 1962; Андрияшев М. М., Гидравлические расчеты водоводов и водопроводных сетей, М., 1964; Абрамов Н. Н., Водоснабжение, М., 1967.
