Врубовая машина

Значение слова "Врубовая машина" в Большой Советской Энциклопедии


Врубовая машина, машина для производства вруба в пласте полезного ископаемого (чаще угольном) при подземной разработке.

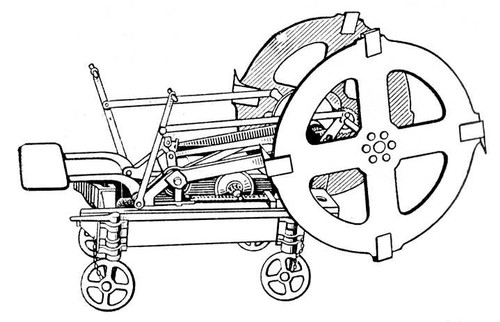

Рис. 1. Первая дисковая врубовая машина. 1852.
Вруб облегчает отбойку остальной части пласта при помощи механических средств или взрывчатых веществ. Врубовая машина могут работать на пологих, наклонных и крутых пластах.

  Первая попытка механизировать отбойку угля сделана в Великобритании в 1761, когда М. Мензис получил патент на механическое приспособление для производства вруба в виде железной кайлы, закреплённой на раме и приводимой в движение штангами и рычагами с поверхности шахты. В 1852 С. Воринг патентует дисковый рабочий орган для Врубовая машина, снабжённый по периферии резцами и приводимый во вращательное движение двумя рабочими через систему рычагов и шестерён (рис. 1). В середине 50-х гг. 19 в. в Великобритании появились штанговые режущие Врубовая машина вначале с пневматическим, а с 1887 с электрическим приводом. Первая цепная машина «Гартшери» (исполнительный орган - бар с движущейся в его пазах режущей цепью, оснащённой резцами), изготовлена в Великобритании в 1864 В. Бейрдом. В 80-х гг. 19 в. в США создаются цепные режущие Врубовая машина типа «Брест» с возвратно-поступательным движением бара (рис. 2) и «Шортволл», производившие вруб глубиной до 2-2,5 м и перемещавшиеся в забое первые - вручную, вторые - от собственного двигателя. В 1913 в США добывали 517 млн. т угля, в Великобритания - 292 млн. т (49% угля добывалось в США с применением 15 236 Врубовая машина; в Великобритании работало 3518 Врубовая машина, которые добывали 7,7% угля).

  Применение пневматических Врубовая машина в России относится к 70-м гг. 19 в. (ударные Врубовая машина, привезённые из Великобритании) на Грушевском антрацитовом и Никитовском угольных рудниках в Донбассе. В 1913 с применением Врубовая машина в Донбассе добывалось 1,7% каменного угля.

  Впервые выпуск отечественных Врубовая машина был организован на Горловском заводе: в 1927 выпущена электрическая Врубовая машина ДЛ (Донецкая лёгкая), в 1928 - ДТ (Донецкая тяжёлая), с 1932 начат серийный выпуск Врубовая машина ДТК (Донецкая тяжёлая канатная) с передвижением вдоль забоя при помощи тягового каната. Позже созданы укороченные Врубовая машина ГТК (Горловская тяжёлая канатная) с двигателем мощностью 22-25 квт; ГТК-35 с двигателем около 35 квт; автоматизированные Врубовая машина ГТА-1 и ГТА-2 (Горловская тяжёлая автоматическая), ГМА (Горловская мощная автоматическая) с электродвигателем мощностью 41,5 квт (1940), а также лёгкая электрическая Врубовая машина БШ (баровая штрековая) для проходки подготовительных выработок по углю. Автоматические Врубовая машина выпускались в экспериментальном порядке. В годы Великой Отечественной войны сконструированы и освоены серийно мощные Врубовая машина МВ-60 и КМП-1 и КМП-3, обладавшие повышенными тяговыми усилиями на канате, мощными двигателями (65-52 квт), дистанционным управлением, позволявшие производить врубы в пластах угля практически любой крепости и вязкости. Эти машины наряду с портативной Врубовая машина ГТК-3М долгое время служили основой для создания врубово-погрузочных машин и угольных комбайнов. ГТК-35 и МВ-60 имели подающую часть с храповым механизмом, обеспечивающим ступенчатое регулирование скорости подачи у первой в пределах 0,2-0,8 и у второй 0,23-0,92 м/мин. У ГТК-35 это достигалось изменением дуги качания ведущей собачки путём увеличения или уменьшения длины кривошипа храпового механизма; у МВ-60 - изменением угла поворота храпового колеса за счёт сдвига положения контакта ведущей собачки с зубом колеса.

  Врубовая машина КМП-1 и КМП-3 снабжены фрикционно-пульсирующим вариатором скорости, обеспечивающим бесступенчатое регулирование рабочей скорости подачи от нуля до 0,86 м/мин (КМП-1) и от 0,3 до 1,4 м/мин (КМП-3). Изготовленные на основе этих машин врубово-погрузочные машины применялись в сочетании со взрывной отбойкой угля.

  Рабочим органом Врубовая машина является бар, состоящий из направляющей рамы и движущейся в ней режущей цепи, собранной из кулаков со вставленными в них зубками. В зависимости от числа планок, соединяющих кулаки, различают одно- или двухпланочные режущие цепи. При отсутствии планок и шарнирном соединении кулаков друг с другом цепи именуются беспланочными. Современная Врубовая машина оборудуется устройством для механической заводки бара в пласт и вывода его из вруба, снабжается приспособлением для удаления штыба - расштыбовщиком и оросительным устройством для гашения пыли во время зарубки. Подающая часть Врубовая машина выполняется гидравлической и обеспечивает относительно плавное движение машины при зарубке и бесступенчатое регулирование скорости подачи от нуля до 2,8 м/минВрубовая машина «Урал-33»). Перемещение Врубовая машина вдоль забоя осуществляется при помощи каната, наматываемого на барабан машины. Лучшей отечественной Врубовая машина, имеющей Государственный знак качества, является поперечно-баровая Врубовая машина «Урал-33» (рис. 3) с двигателем мощностью 88 квт и длиной бара 2 м, на базе которой изготавливаются угольные комбайны. В США широко применяется универсальная Врубовая машина для производства дуговых врубов в любой плоскости при проведении горных выработок или при выемке угля в коротких забоях. Разновидности Врубовая машина: врубово-навалочные машины (для зарубки угля и навалки отбитого угля на конвейер при пологих пластах мощностью 0,8-1,8 м, с устойчивой кровлей) и врубово-отбойные (для подрубки и отбойки угля). Классификация Врубовая машина по различным признакам приведена на рис. 4.

  Комплексная механизация добычных работ на шахтах СССР с использованием горных комбайнов и комплексов (см. Комплексы угольные) ограничила применение Врубовая машина крепкими и вязкими углями (например, Кизеловский район Урала), для выемки которых пока не созданы надёжные угольные комбайны.



  Лит.: Топчиев А. В., Ведерников В. И., Горные машины. Справочник, М., 1960; Горные машины, М., 1961; Немчинов В. П., Развитие техники добычи угля, М., 1965.

  Б. А. Розентретер.

Рис. 1. Первая дисковая врубовая машина. 1852.
Рис. 1. Первая дисковая врубовая машина. 1852.


Рис. 4. Классификация врубовых машин.
Рис. 4. Классификация врубовых машин.


Рис. 3. Врубовая машина «Урал-33».
Рис. 3. Врубовая машина «Урал-33».


Рис. 2. Американская врубовая машина типа «Брест». 1893.
Рис. 2. Американская врубовая машина типа «Брест». 1893.
