Габаритомер

Определение "Габаритомер" в Большой Советской Энциклопедии

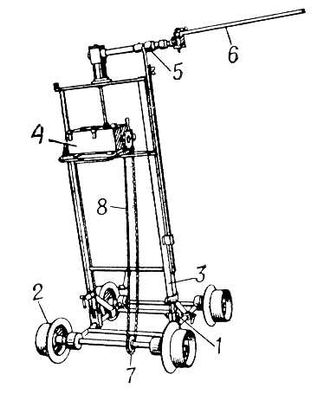

Шахтный габаритомер

Габаритомер, прибор для измерения габаритов (например, на железной дороге — габаритов приближения строений, а в шахте — расстояний между вагонетками и стенками выработок). Габаритомер для измерения указанных расстояний в шахте изображён на рис. На четырехколёсной тележке 1, колёса 2 которой имеют пружинные поджимы к рельсам, укреплена рама 3. На раме смонтированы самописец 4 и телескопическое устройство 5, к которому шарнирно прикреплён рычаг 6, связанный системой шестерён, валов и рычагов с пером самописца. На оси тележки закреплена звёздочка 7, связанная цепью 8 с лентопротяжным механизмом самописца. При движении Габаритомер по рельсам лента в самописце через цепной привод протягивается пропорционально длине пути, а перо отходит от осевой линии пропорционально углу, на который отклонится рычаг, если расстояние до стенки (крепи) выработки меньше допустимого. Таким образом, когда эти расстояния находятся в допустимых пределах, на ленте начерчена прямая линия. В местах с уменьшенным габаритом рычаг отклонится и перо в самописце начертит на ленте кривую, ординаты которой в масштабе равны уменьшению контролируемых расстояний.
  И. Б. Житомирский.
