Геофон

Определение "Геофон" в Большой Советской Энциклопедии

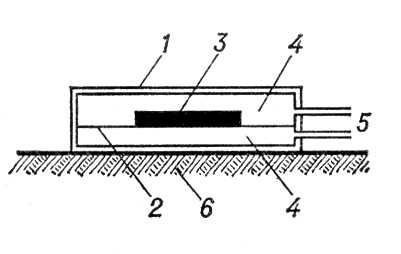

Геофон (схема)
Геофон (от гео и …фон), приёмник звуковых волн, распространяющихся в верхних слоях земной коры. Геофон представляет собой коробку, внутри которой упруго закреплена тяжёлая масса между двумя тонкими гибкими металлическими пластинками. Звуковые колебания, распространяющиеся в почве, приводят в движение соприкасающийся с почвой корпус коробки, тогда как тяжёлая масса вследствие инерции остаётся неподвижной. В ранних конструкциях Геофон инертная масса крепилась на диафрагму, разделявшую внутренность коробки на 2 отсека (рис. 1); перемещения диафрагмы относительно корпуса вызывали по обе стороны диафрагмы чередующиеся сжатия и разрежения, которые через трубки передавались к ушам наблюдателя. Современные Геофон (сейсмографы разведочные) снабжены электромеханическими преобразователями, с помощью которых колебания почвы преобразуются в колебания электрического тока (рис. 2), усилителем и регистрирующим шлейфовым осциллографом. Геофон пользуются при акустической разведке горных пород, в военном деле для прослушивания сапёрных работ, а также в горноспасательных работах. Часто применяются Геофон, действующие на принципе вибрографа. Геофон, в котором основным элементом улавливания звуковых волн определённой длины является кристалл пьезокварца, называется пьезогеофоном.

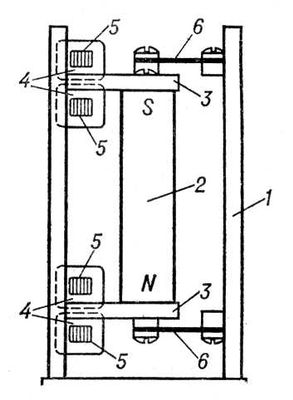

Электромагнитный геофон
