Геохимическая диаграмма

Определение "Геохимическая диаграмма" в Большой Советской Энциклопедии

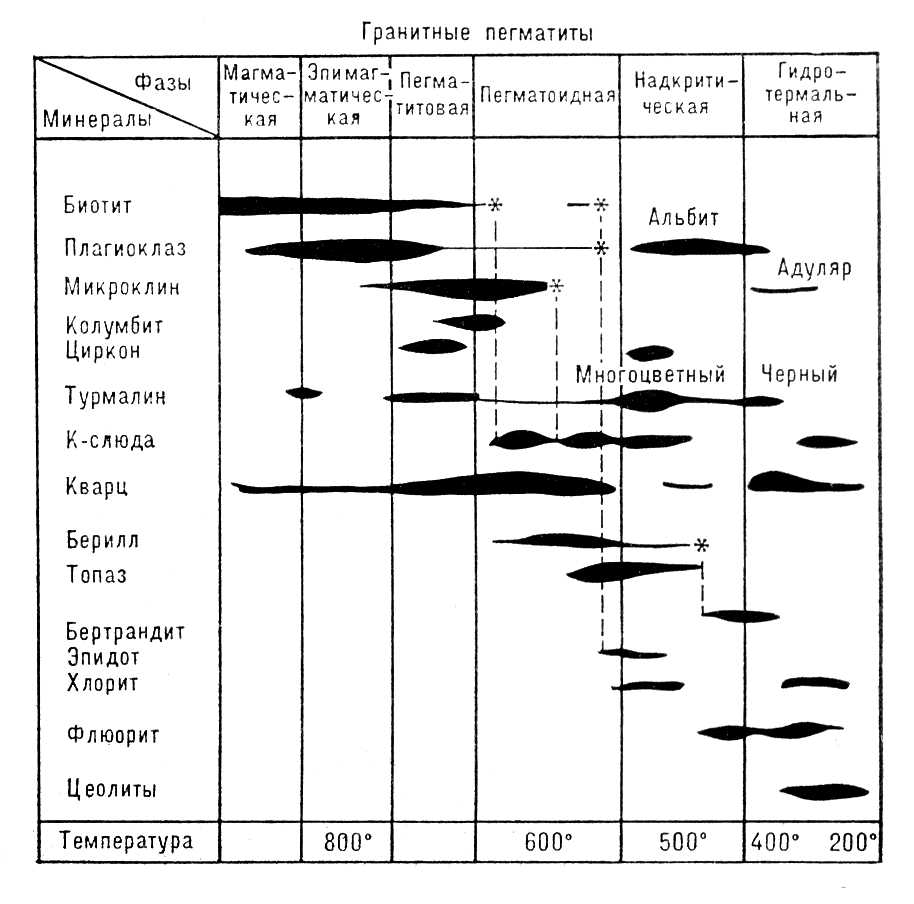

Геохимическая диаграмма. Рис.
Геохимическая диаграмма, парагенетическая диаграмма, графическое изображение последовательности кристаллизации и последующих преобразований минералов, а также их парагенетических ассоциаций. Геохимическая диаграмма изображают обычно последовательность выделения минералов в какой-либо конкретной породе, месторождении или типе руд.



На ось абсцисс наносятся температуры кристаллизации соответствующих минералов, на ось ординат — отдельные минералы, расположенные сверху вниз в последовательности их выделения. Градуировка температуры даётся по геологическим термометрам (см. Геологическая термометрия) минералам, обладающим определённой температурой плавления (с поправкой на давление) или известной температурой полиморфного превращения. Время начала и конца выделения минерала на диаграмме обозначается горизонтально вытянутыми фигурами. Чем обильнее выделение минерала, тем шире фигура по вертикали. Несколько последовательных фигур для одного и того же минерала означает существование нескольких генераций минерала (см. Генерация минералов). Звёздочка в конце фигуры обозначает растворение этого минерала или замещение его другим. В конце пунктирной линии указывается начало выделения замещающего минерала. Каждой фазе (вертикальные графы) отвечает определённая парагенетическая ассоциация минералов. При сопоставлении химических составов выделившихся минералов на Геохимическая диаграмма можно установить последовательность и масштаб фиксации в них химических элементов.


Геохимическая диаграмма составляются при геологических поисках и разведке месторождений, при изучении их генезиса, при классификации типов руд и т.д. Методика составления Геохимическая диаграмма разработана академиком А. Е. Ферсманом.

  Лит.: Ферсман А. Е., Пегматиты, 3 изд., М., 1940; его же, Геохимия, т, 2, Л., 1934; Щербина В. В., Геохимия, М. — Л., 1939.
  В. В. Щербина.
