Гидродинамическая передача

Значение слова "Гидродинамическая передача" в Большой Советской Энциклопедии


Гидродинамическая передача, механизм для бесступенчатого изменения передаваемого от двигателя крутящего момента или частоты вращения вала машины-орудия; рабочий процесс Гидродинамическая

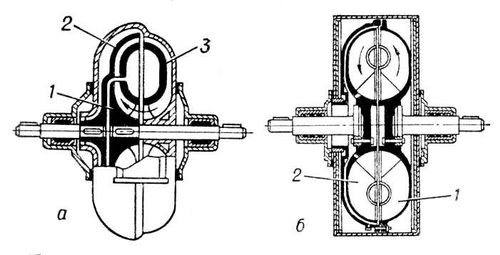

Гидродинамические передачи: а — гидротрансформатор; б — гидромуфта; 1 — рабочее колесо насоса, установленное на ведущем валу; 2 — рабочее колесо гидротурбины, установленное на ведомом валу; 3 — неподвижный направляющий аппарат — реактор. Стрелками показано направление потока рабочей жидкости.
передача
осуществляется за счёт работы лопастных насоса и турбины. Гидродинамическая передача была предложена в начале 20 в. в виде соосно расположенных центробежного насоса и турбины, сближенных т. о., что их колёса образуют горообразную полость, заполненную рабочей жидкостью — маловязким маслом или водой. Побудителем движения жидкости является насос, колесо которого соединено с двигателем; энергия, полученная жидкостью от насоса, передаётся турбиной приводимой машине.

  Гидродинамическая передача только с двумя колёсами — насосным и турбинным (рис.), имеет равные на обоих валах крутящие моменты и называют гидродинамической муфтой (гидромуфтой). В номинальном режиме частота вращения турбинного вала гидромуфты на 1,5—4% меньше частоты вращения вала насоса; кпд гидромуфты составляет 95—98%.

  Гидротрансформаторы имеют три лопаточных колеса (насосное, направляющего аппарата и турбинное) или более. Они бывают с одно- или многоступенчатой турбиной. В последнем случае удаётся расширить область изменения частоты вращения вторичного вала и получить большее увеличение крутящего момента на турбинном колесе по отношению к моменту на валу насоса в режиме страгивания, т. е. когда турбинный вал полностью остановлен (у трёхступенчатых турбин до 12:1). Гидродинамическая передача допускают регулирование крутящего момента за счёт изменения заполнения их рабочей полости. Этот способ широко применяется для регулирования гидромуфт. Чтобы уменьшить падение кпд в гидротрансформаторах, регулирование ведут поворотом лопастей рабочих колёс. В некоторых конструкциях гидротрансформаторов предусматривается отключение направляющего аппарата, что обращает механизм в гидромуфту — это т. н. комплексная передача. Гидродинамическая передача строятся с передаточным отношением от 0,6 до 6 и кпд 0,86—0,92. Раздельная Гидродинамическая передача, т. е. отдельно расположенные насос и турбина, соединённые трубами, позволяет произвольно размещать турбину относительно двигателя, дробить мощность двигателя между несколькими потребителями и, наоборот, суммировать мощность нескольких двигателей для привода одной машины. Несмотря на то, что кпд раздельных Гидродинамическая передача составляет 65—70%, они находят всё большее применение в тех случаях, когда приводимая машина должна размещаться в месте, где невозможно или затруднено обслуживание: приводы буровых установок, насосы топливных систем летательных аппаратов, насосы химических установок и др.

  Наибольшее применение Гидродинамическая передача, как автоматически действующие бесступенчатые передачи, нашли в трансмиссиях автомобилей, на тепловозах, в судовых силовых установках, приводах питательных насосов и дымососов ТЭЦ. Мощность приводимых через гидромуфты насосов ТЭЦ доходит до 25000 квт.



  Лит.: Гавриленко Б. А., Минин В. А., Рождественский С. Н., Гидравлический привод, М., 1968.

  В. А. Минин.

Гидродинамические передачи: а — гидротрансформатор; б — гидромуфта; 1 — рабочее колесо насоса, установленное на ведущем валу; 2 — рабочее колесо гидротурбины, установленное на ведомом валу; 3 — неподвижный направляющий аппарат — реактор. Стрелками показано направление потока рабочей жидкости.
Гидродинамические передачи: а — гидротрансформатор; б — гидромуфта; 1 — рабочее колесо насоса, установленное на ведущем валу; 2 — рабочее колесо гидротурбины, установленное на ведомом валу; 3 — неподвижный направляющий аппарат — реактор. Стрелками показано направление потока рабочей жидкости.
