Гидролокатор

Значение слова "Гидролокатор" в Большой Советской Энциклопедии


Гидролокатор (от гидро... и лат. loco — помещаю), гидролокационная станция, гидроакустическая станция (прибор) для определения положения подводных объектов

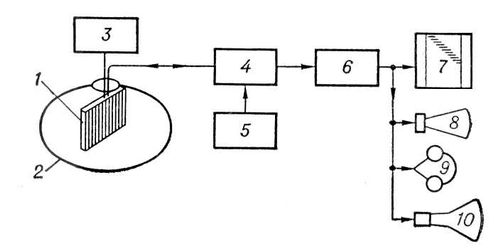

Блок-схема гидролокатора: 1 — акустическая система; 2 — обтекатель; 3 — поворотное устройство; 4 — коммутационное устройство; 5 — импульсный генератор; 6 — усилитель; 7 — рекордер; 8 — электродинамический громкоговоритель; 9 — телефоны; 10 — отметчик (электроннолучевая трубка).
при помощи звуковых сигналов. Кроме расстояния до погруженного в воду объекта, некоторые Гидролокатор определяют также его глубину погружения по наклонной дальности и углу направления на объект в вертикальной плоскости. О методах определения Гидролокатор местоположения объекта и о применении Гидролокатор см. в ст. Гидролокация.

  Работа Гидролокатор (рис.) происходит следующим образом. Импульс электрического напряжения, выработанный генератором, через переключатель «приём — передача» подаётся к электроакустическим преобразователям (вибраторам), излучающим в воду акустический импульс длительностью 10—100 мсек в определенном телесном угле или во всех направлениях. По окончании излучения вибраторы подключаются к гетеродинному усилителю для приёма и усиления отражённых от объектов импульсных акустических сигналов. Затем сигналы поступают на индикаторные приборы: рекордер, электродинамический громкоговоритель, телефоны, электроннолучевую трубку (ЭЛТ). На рекордере измеряется и регистрируется электрохимическим способом на ленте расстояние (дистанция) до объекта; с помощью телефонов и электродинамического громкоговорителя принятые сигналы прослушиваются на звуковой частоте и классифицируются, по максимуму звучания определяется пеленг; на ЭЛТ высвечивается сигнал от объекта и измеряется дистанция до него и направление (пеленг). Длительность паузы между соседними посылками импульсов составляет несколько сек.

  По способу поиска объекта различают Гидролокатор шагового поиска, секторного поиска и кругового обзора. При шаговом поиске и пеленговании по максимуму сигнала акустическую систему поворачивают в горизонтальной плоскости на угол 2,5—15°, делают выдержку (паузу), равную времени прохождения импульсом пути от Гидролокатор до объекта, находящегося на максимально возможной дальности, и от объекта до Гидролокатор, а затем производят следующий поворот. При пеленговании фазовым методом акустическую систему выполняют в виде двух раздельных систем, переключаемых бесконтактным коммутационного устройством из режима излучения в режим приёма и обратно. Суммарные и разностные сигналы, снятые с двухканального компенсатора, после усиления и сдвига по фазе подводятся к ЭЛТ и рекордеру, где отсчитывается дистанция. Этот способ характеризуется сравнительно высокой точностью пеленгования, большим (несколько мин) временем обследования водного пространства и возможностью слежения лишь за одним объектом. При секторном поиске акустическая энергия излучается одновременно в определенном секторе, а приём и пеленгование отражённых сигналов производятся при быстром сканировании характеристики направленности в пределах этого сектора. При наиболее распространённом круговом обзоре осуществляют ненаправленное (круговое) излучение и направленный (в пределах узкой вращающейся диаграммы направленности) приём, что обеспечивает обнаружение и пеленгование всех окружающих Гидролокатор объектов. Акустическая система (антенна) такого Гидролокатор выполняется в виде цилиндра или сферы, состоящих из большого количества отдельных вибраторов, и размещается в подъёмно-опускном устройстве или в стационарном обтекателе. К преимуществам этого способа относятся быстрое обследование всего горизонта, возможность обнаруживать и следить за несколькими объектами.

  Большинство Гидролокатор работает в звуковом и ультразвуковом диапазонах частот (4—40 кгц). Это обусловлено необходимостью получения острой направленности антенны (при относительно небольших её размерах) и достижения заданной разрешающей способности. Гидролокатор различного назначения обладают дальностью действия от сотен метров до десятков километров и обеспечивают точность пеленгования около 1°. Для уменьшения неблагоприятного влияния гидрологических факторов (см. Гидроакустика) на дальность действия применяют Гидролокатор с акустической системой, помещенной в контейнер, буксируемый кораблём на глубине несколько десятков м (Гидролокатор с переменной глубиной погружения).

  С. А. Барченков.

Блок-схема гидролокатора: 1 — акустическая система; 2 — обтекатель; 3 — поворотное устройство; 4 — коммутационное устройство; 5 — импульсный генератор; 6 — усилитель; 7 — рекордер; 8 — электродинамический громкоговоритель; 9 — телефоны; 10 — отметчик (электроннолучевая трубка).
Блок-схема гидролокатора: 1 — акустическая система; 2 — обтекатель; 3 — поворотное устройство; 4 — коммутационное устройство; 5 — импульсный генератор; 6 — усилитель; 7 — рекордер; 8 — электродинамический громкоговоритель; 9 — телефоны; 10 — отметчик (электроннолучевая трубка).
