Дорожные машины

Определение "Дорожные машины" в Большой Советской Энциклопедии

Бетоноукладчик
Дорожные машины, средства механизации, применяемые для выполнения комплекса работ при строительстве, содержании и ремонте автомобильных дорог, а также в ж.-д., гидротехническом, аэродромном, промышленном и гражданском строительстве и т.д. Современные Дорожные машины изготовляют в виде самостоятельных агрегатов, а также как навесное или прицепное оборудование к колёсным и гусеничным тягачам.



Грунтосмесительная машина
Существующие Дорожные машины можно классифицировать по роду выполняемых работ: машины для подготовительных работ (древовалы, кусторезы, корчеватели, рыхлители, дернорезы и др.); машины для земляных работ (экскаваторы, скреперы, бульдозеры, автогрейдеры, дорожные фрезы, землевозные тележки и т.д.); машины для укладки гравийно-щебёночных и стабилизированных покрытий (машины для распределения каменных и вяжущих материалов, уплотнения асфальтобетона и др.); машины для строительства асфальтобетонных дорог (смесители и укладчики асфальтобетона); машины для укладки цементобетонных покрытий (рельс-формы и оборудование для их установки, профилировочные машины, машины для распределения бетона, для нарезки температурных швов, бетоноотделочные машины и распределители плёнкообразующих жидкостей); машины для содержания и ремонта дорог (пескоразбрасыватели, дорожные щётки, поливочные машины, снегоочистители, ремонтёры и т.д.). Дорожные машины выполняют как основные работы (земляные, усовершенствование облегчённых и переходных дорожных покрытий, строительство асфальтобетонных дорог, укладка цементобетонных покрытий), так и вспомогательные (подготовительные), а также применяются при содержании и ремонте дорог.


Малогабаритный асфальтораскладчик
Для земляных работ при строительстве и ремонте дорог используют как землеройные машины общего назначения - экскаваторы, скреперы, бульдозеры, грейдеры и автогрейдеры, грейдер-элеваторы, так и специальные дорожные фрезы. Уплотнение земляного слоя производят катками и трамбовками. При послойном уплотнении грунта, отсыпаемого самосвалами, скреперами и др., применяют самоходные и прицепные, кулачковые и пневмоколёсные катки, виброкатки, трамбовки (ударные и вибрационные).


Нарезчик температурных швов
При строительстве оснований, а также усовершенствованных, облегчённых и переходных дорожных покрытий Дорожные машины распределяют щебень, гравий, каменную мелочь, а также перевозят вяжущие материалы (при устройстве покрытий из смешанных материалов). Распределитель щебня и гравия (рис. 1) укладывает щебень слоем высотой до 250 мм и шириной 3100-3600 мм. Машина имеет приспособление для получения поперечного уклона покрытий и 2 виброплиты для уплотнения щебня. Производительность щебнеукладчика до 100 т/ч. Распределитель каменной мелочи - навесное оборудование на самосвале. Мелкие фракции из кузова самосвала поступают в распределитель и через регулирующую заслонку высыпаются на полотно дороги. Производительность распределителя до 800 м2. Для распределения вяжущих материалов используют гудронаторы, битумовозы и др. Эти машины монтируются на самоходных шасси или выполняются полуприцепными. При строительстве оснований применяют машины для измельчения и укрепления (стабилизации) местных или привозных грунтов и гравийно-щебёночных материалов путём перемешивания их с органическими (дёгтем, битумом, эмульсией) либо неорганическими (цементом, известью) вяжущими материалами. При малых объёмах работ применяют прицепные и навесные дорожные фрезы (на тракторах, автогрейдерах и специальных двухосных колёсных шасси) и распределители цемента (рис. 2); при больших объёмах - однопроходные грунтосмесительные машины (рис. 3). Гравийно-щебёночные материалы с вяжущими перемешивают также в трёхагрегатном комплекте, состоящем из многоковшового погрузчика на гусеничном ходу, который одновременно является тягачом, передвижного смесителя и укладчика. При устройстве асфальтобетонных покрытий для приготовления, укладки, равномерного распределения и уплотнения смесей используют асфальтобетоносмесители и асфальтобетоноукладчики. При строительстве асфальтобетонных покрытий битумную смесь перевозят, хранят, перекачивают и дозируют битумовозы.


Распределитель цемента
Для цементобетонных покрытий применяют комплекс машин, которые производят подготовку основания, установку рельс-форм, распределение бетона по основанию, уплотнение, отделку поверхности покрытия, устройство швов и их затирку, обработку свежеуложенного бетона. В комплекс машин входит оборудование для установки рельс-форм, навесное оборудование на тракторе, выполняющее ряд работ - планировку песчаного подстилающего слоя, его уплотнение, укладку-стыковку и закрепление звеньев рельс-форм. Для этой же цели применяют самоходный рельсоукладчик и профилировщик основания, который перемещается по рельс-формам, планирует слой песка профилированным отвалом и уплотняет его вибробрусом за 1-2 прохода при толщине слоя 300 мм, ширине захвата от 3,5 до 7 м. Цементобетонную смесь распределяют равномерным слоем по всей ширине основания бетонораспределители периодического и непрерывного действия (рис. 4). Бетоноотделочные машины разравнивают, уплотняют и выглаживают цементобетонную смесь. По принципу действия различают бетонораспределители трамбующие и вибрационные, а по устройству ходовой части - колёсные, передвигающиеся по рельс-формам, и гусеничные. Рабочие органы бетоноотделочных машин, которые затирают поверхность покрытия: разравнивающий брус, трамбующий брус, выглаживающая лента или плита. Наряду с этим применяют специальные выглаживающие машины с шириной захвата до 7 м и производительностью 40-80 м3. Имеются бетоноукладчики, выполняющие весь комплекс работ: укладку, разравнивание, уплотнение (рис. 5).


Распределитель цементобетонной смеси
Нарезку температурных швов осуществляют нарезчики (рис. 6) с вибрационными режущими органами для работы в свежеуложенном бетоне и с абразивными дисками - в затвердевшем бетоне (через 8-12 ч после укладки). Поперечные швы нарезаются виброножом, а продольные - вибродиском. Для выглаживания бетона в зоне шва и предотвращения вспучивания бетонной смеси на машине установлен выглаживающий поддон, в прорезь которого входит диск. На заднем мостике машины находится устройство для заливки швов специальной мастикой. Машина для распределения плёнкообразующих жидкостей (с целью создания влагонепроницаемой плёнки на поверхности свежеуложенного бетона и предотвращения его растрескивания) имеет секционную раму на самоходном шасси с передвигающейся по ней кареткой, на которой установлены сопла для разбрызгивания эмульсии и известкового молока под давлением. На раме находятся компрессор и баки для эмульсии и известкового молока. Ширина захвата 3,5-7 м. Производительность 1500-3000 м3.


Распределитель щебня и гравия
Дорожные машины для подготовительных работ производят расчистку дорожной полосы или площади от леса, кустарника, корней, дёрна, а также для рыхления тяжёлых и каменистых грунтов. К Дорожные машины этой группы, имеющим навесное или прицепное оборудование к тракторам и тягачам, относятся: древовал - для валки деревьев; кусторез с клинообразным отвалом и подрезающими ножами, в передней части которого крепится клин-колун для раскалывания пней и раздвижки деревьев; корчеватель-собиратель с отвалом и корчующими зубьями; дернорез с ножом для срезания дёрна шириной до 30 см; рыхлитель (рис. 7), на раме которого расположены мощные зубья для рыхления плотных грунтов на глубину до 70 см и для разрушения гравийно-щебёночных и асфальтобетонных покрытий.

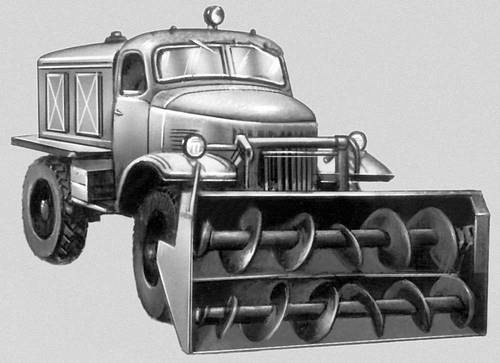

Шнеко-роторный снегоочиститель
Машины для содержания и ремонта дорог относятся к группе коммунальных машин. Подметально-уборочные машины собирают мусор с проезжей части дорог вращающимися цилиндрическими и коническими щётками и подают его на транспортёр, откуда мусор сбрасывается в бункер. Уборку производят с увлажнением, пневматическим способом и др. Кроме самоходных машин, используют прицепные дорожные щётки с увлажняющими устройствами. Поливочно-моечные машины применяются не только для обработки дорожных покрытий, но также для поливки придорожных зелёных насаждений и тушения пожаров. Эти машины, как правило, монтируются на шасси автомобиля и имеют цистерну ёмкостью до 6000 л, центробежный насос и распределительные насадки для разбрызгивания воды. Снег убирают с дорог плужными и роторными снегоочистителями. Рабочий элемент плужных снегоочистителей - плуг - смонтирован в передней части автомобиля или трактора. Роторные снегоочистители, как правило, имеют два рабочих органа, один из которых (шнек, фреза, плуг) срезает снег и подаёт во второй - ротор, отбрасывающий снег на расстояние до 20 м. Широкое распространение получили шнеко-роторные снегоочистители (рис. 8). Базой снегоочистителей может быть автомобиль, трактор и колёсный тягач. Погрузку снега в транспортные средства осуществляет снегопогрузчик с рабочим органом в виде диска и питателя с захватывающими лапами, которые загребают и подают снег на скребковый транспортёр, сбрасывающий его в транспортные средства. Снегопогрузчики монтируют на базе автомобиля. Пескоразбрасыватели посыпают песком дорогу (с целью повышения сцепления колёс автомобиля с поверхностью дороги при её обледенении): из металлического кузова для песка скребковый транспортёр подаёт песок в воронку, откуда он попадает на вращающийся разбрасывающий диск (тарельчатый питатель). При ремонтных работах используют: асфальторазогреватели для разогрева асфальтовых покрытий при удалении асфальта или разравнивании его; асфальтораскладчики (рис. 9); заливщики битума для заделки трещин в асфальтовых покрытиях; бетоноломы для взломки цементобетонных покрытий и оснований при ремонте дорог, прокладке кабелей, канализационных коммуникаций и т.п. Все эти машины монтируются на автомобиле и имеют специализированное оборудование. При ремонте дорог и их содержании используют навесное оборудование на тракторе или малогабаритном колёсном тягаче: косилки для скашивания травы на обочинах дорог, откосах и в кюветах; буры для бурения ям; буры-столбоставы для бурения ям и установки в них надолб, дорожных знаков, столбов; щётки для подметания дорог; траншеекопатели; погрузочные ковши; вилочные захваты; машины для очистки кюветов от наносов и восстановления их поперечного профиля и др. При ремонте грунтовых и гравийных дорог применяют также автогрейдеры и реже грейдеры, бульдозеры и др. землеройные машины.


Современные направления в области конструирования Дорожные машины: повышение производительности, надёжности, долговечности и манёвренности, снижение стоимости, металло- и энергоёмкости, широкая автоматизация управления, создание базовых шасси и использование различного навесного оборудования, создание универсальных машин, унификация и стандартизация узлов и деталей, применение новых материалов. См. также Строительные машины, Путевые машины.


Лит.: Дорожно-строительные машины. Справочное пособие, 3 изд., М., 1963; Баловнев В. И., Засов И. А., Карабан Ю. Л., Машины для содержания и ремонта автомобильных дорог и аэродромов, М., 1964; Справочник конструктора дорожных машин, под ред. И. П. Бородачева, М., 1965; Дорожно-строительные машины, М., 1965; Подосин-Никитин С. М., Механизация дорожных работ, М., 1966; Дорожные машины, Л., 1968.
  Е. А. Каменская, С. А. Соломонов.
