Искровой промежуток

Значение слова "Искровой промежуток" в Большой Советской Энциклопедии


Искровой промежуток, воздушный промежуток, разделяющий электроды в установках высокого напряжения. Различают защитные и отделительные Искровой промежуток Защитный Искровой

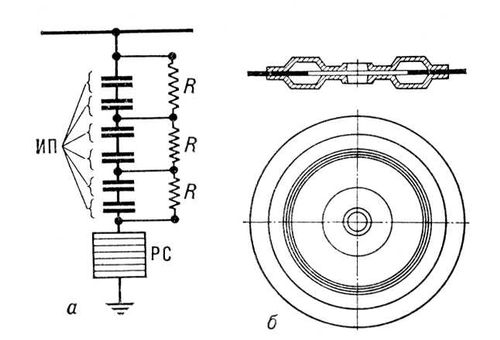

Рис. 2. Вентильный разрядник: а — схема искрового промежутка; б — единичный искровой промежуток.
промежуток
предохраняет изоляцию от перенапряжений и воздействия электрической дуги. В нём (рис. 1, а) металлические электроды 1 и 2 включаются параллельно защищаемой изоляции. Изолятор не подвергается воздействию дуги, так как она горит в воздушном промежутке l (который меньше l1). По форме электродов защитные Искровой промежуток разделяются на стержневые (рис. 1, а) и кольцевые (рис. 1, б). Отделительный Искровой промежуток — основной элемент вентильного разрядника (см. Разрядник вентильный), ограждающий рабочее сопротивление РС разрядника (рис. 2а) от воздействия номинального напряжения установки. Сопротивления R служат для выравнивания распределения напряжения по Искровой промежуток (ИП). Волна перенапряжения отводится в землю через рабочее сопротивление РС, дуга сопровождающего тока промышленной частоты (50 гц) гасится благодаря разбивке её на короткие дуги единичных Искровой промежуток (рис. 2, б). Отделительный Искровой промежуток группируется из 2, 4, 6 и т. д. единичных Искровой промежуток Воздушный промежуток единичного Искровой промежуток обычно около 1 мм; число их устанавливают из расчёта: один промежуток на 1 кв номинального напряжения установки.

Рис. 2. Вентильный разрядник: а — схема искрового промежутка; б — единичный искровой промежуток.
Рис. 2. Вентильный разрядник: а — схема искрового промежутка; б — единичный искровой промежуток.


Рис. 1. Защитный искровой промежуток: а — стержневой; б — кольцевой.
Рис. 1. Защитный искровой промежуток: а — стержневой; б — кольцевой.
