Карданная передача

Значение слова "Карданная передача" в Большой Советской Энциклопедии


Карданная передача автомобиля (от имени Дж. Кардано), устройство для передачи вращения от ведущего вала к ведомому, расположенных под углом один

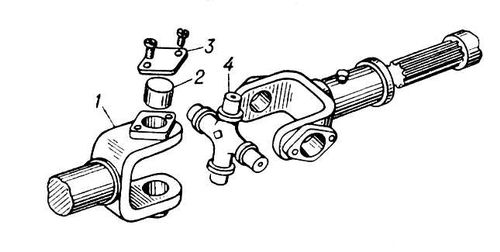

Рис. 2. Полный кардан: 1 — вилка; 2 — опора для цапф крестовины; 3 — крышка; 4 — крестовина.
к другому. Часто в процессе работы угол и расстояние между валами непрерывно изменяются. В автомобилях Карданная передача (рис. 1) применяются для соединения двигателя и коробки передач (угол до 5°), коробки передач с раздаточной коробкой (угол до 5°), коробки передач (раздаточной коробки) с главной передачей (угол до 15°), а также в др. случаях (в рулевом приводе, для привода лебёдок и т. и.). Карданная передача включает карданный вал с двумя (реже одним) карданами. Если карданным валом соединяются механизмы, угол и расстояние между которыми изменяются (например, коробка передач и главная передача автомобиля), предусматривается осевая компенсация в виде скользящего шлицевого соединения, допускающего изменение длины вала в заданных пределах. В зависимости от величины угла между валами в Карданная передача могут быть использованы полукарданы (жёсткие или упругие), полные карданы неравных угловых скоростей или карданы равных угловых скоростей. Наиболее распространены полные карданы (рис. 2), основными деталями которых являются две вилки, игольчатые подшипники, крестовина, опоры для цапф крестовины и уплотняющие устройства. Кпд одного кардана — 0,985—0,99.



  Лит.: Малаховский Я. Э., Лапин А. А., Веденеев Н. К., Карданные передачи, М., 1962.

  М. И. Лурье.

Рис. 2. Полный кардан: 1 — вилка; 2 — опора для цапф крестовины; 3 — крышка; 4 — крестовина.
Рис. 2. Полный кардан: 1 — вилка; 2 — опора для цапф крестовины; 3 — крышка; 4 — крестовина.


Рис. 1. Схема карданной передачи автомобиля: 1 — коробка передач; 2 — кардан; 3 — скользящее шлицевое соединение; 4 — карданный вал; 5 — главная передача.
Рис. 1. Схема карданной передачи автомобиля: 1 — коробка передач; 2 — кардан; 3 — скользящее шлицевое соединение; 4 — карданный вал; 5 — главная передача.
