Концентратор акустический

Значение слова "Концентратор акустический" в Большой Советской Энциклопедии


Концентратор акустический, устройство для увеличения интенсивности звука. Известны фокусирующие и волноводные Концентратор акустический
Рис. 1. Схема фокусирующего сферического излучателя из пьезокерамики, колеблющегося по толщине.

  Фокусирующие Концентратор акустический выполняются обычно либо в виде зеркальных систем, либо в виде так называемых фокусирующих ультразвуковых излучателей сферической или цилиндрической формы. Последние изготовляются чаще всего из пьезоэлектрической керамики и колеблются на основной резонансной частоте по толщине. Применяются также цилиндрические магнитострикционные излучатели. Фокусирующие Концентратор акустический применяются как в лабораторной практике, так и в промышленности, главным образом в установках технологического применения ультразвука: ультразвуковой очистки, диспергирования, получения аэрозолей и др. В фокальном пятне фокусирующих Концентратор акустический собирается до 90% всей излучаемой звуковой энергии. Т. к. для хорошего фокусирования необходимо, чтобы размеры Концентратор акустический были велики по сравнению с длиной волны, то этот тип Концентратор акустический применяется главным образом в области высоких ультразвуковых (105 гц и выше) частот. С их помощью получают интенсивности 103- 104 вт/см2.

  Волноводный Концентратор акустический (иногда называют механическим трансформатором) представляет собой отрезок неоднородного (сужающегося) волновода (см. Волновод акустический), концентрация энергии в котором происходит в результате уменьшения сечения. Широкое распространение получили резонансные волноводные Концентратор акустический в виде металлических стержней полуволновой длины с сечением, изменяющимся плавно по определённому закону или скачками. Такие Концентратор акустический могут давать усиление по амплитуде в 10-15 раз и позволяют получить в области частот ~ 104 гц амплитуды колебаний до 50 мкм. Применяются в ультразвуковых станках для механической обработки, в установках ультразвуковой сварки, ультразвуковых хирургических инструментах и т. д.



  Лит.: Ультразвуковое резание, М., 1962, гл. 3; Розенберг Л. Д., Фокусирующие излучатели ультразвука, в кн.: Источники мощного ультразвука, М., 1967 (Физика и техника мощного ультразвука, [кн. 1]); Матаушек И., Ультразвуковая техника, пер. с нем., М., 1962, гл. 5.

  Под ред. И. П. Голяминой.

Рис. 1. Схема фокусирующего сферического излучателя из пьезокерамики, колеблющегося по толщине.
Рис. 1. Схема фокусирующего сферического излучателя из пьезокерамики, колеблющегося по толщине.

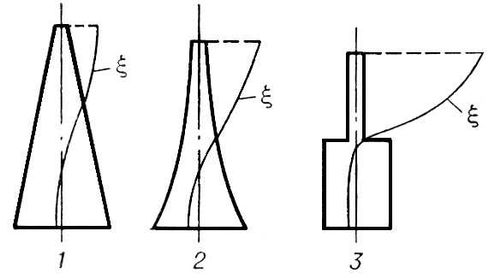

Рис. 2. Волноводные резонансные акустические концентраторы: 1 - конический, 2 - экспоненциальный, 3 - ступенчатый, x - распределение амплитуды колебаний.
Рис. 2. Волноводные резонансные акустические концентраторы: 1 - конический, 2 - экспоненциальный, 3 - ступенчатый, x - распределение амплитуды колебаний.
