Коэрцитиметр

Значение слова "Коэрцитиметр" в Большой Советской Энциклопедии


Коэрцитиметр, прибор для измерения коэрцитивной силы ферромагнитных материалов. Наиболее распространены Коэрцитиметр для
Рис. 1. Коэрцитиметр с измерительным генератором (блок-схема): 1 - намагничивающая катушка; 2 - образец; 3 - катушка измерительного генератора; 4 - магнитоэлектрический гальванометр, присоединённый к щёткам коллектора 5; 6 - вал электродвигателя 7; 8 - силовые линии магнитного поля образца.
измерения коэрцитивной силы по намагниченности JHC, или HC. Это объясняется простотой методики измерений и, кроме того, для материалов с HC < 500 а/см значения коэрцитивной силы, определяемые по индукции и намагниченности, мало отличаются друг от друга. При измерении HC испытываемый образец сначала намагничивают практически до насыщения в электромагните или в намагничивающей катушке Коэрцитиметр Затем через эту катушку с помещенным в неё образцом пропускают постоянный ток, магнитное поле которого размагничивает образец. Ток увеличивают до тех пор, пока намагниченность J образца не уменьшится до нуля, что регистрируется различного рода индикаторами (нулевыми приборами). По току в катушке Коэрцитиметр, соответствующему состоянию образца с J = 0, определяют напряжённость размагничивающего поля, т. е. HC. Для этого предварительно устанавливается зависимость напряжённости Н магнитного поля, создаваемого катушкой, от силы протекающего по её обмотке тока. Часто амперметр в цепи намагничивающей катушки имеет шкалу, проградуированную непосредственно в единицах напряжённости поля.

  Коэрцитиметр отличаются друг от друга в основном способом определения равенства нулю намагниченности образца.

  На рис. 1 схематически показано устройство Коэрцитиметр с генератором измерительным в качестве нулевого прибора, на рис. 2 - схема Коэрцитиметр с выполняющим ту же роль феррозондом. Феррозонды очень чувствительны, поэтому они могут быть расположены вне намагничивающей катушки, что обеспечивает меньшую зависимость показаний прибора от формы образца.

  Кроме указанных типов Коэрцитиметр, распространены Коэрцитиметр с датчиками Холла; Коэрцитиметр с измерительной катушкой, подключенной к баллистическому гальванометру и сдёргиваемой с образца при определении в нём остаточной намагниченности; вибрационные Коэрцитиметр, у которых нульиндикатором служит колеблющаяся измерительная катушка, и т. д.

  Для измерения коэрцитивной силы образца по индукции (BHC) его делают частью замкнутой магнитной цепи пермеаметра, электромагнита или т. н. приставного Коэрцитиметр (упрощённого пермеаметра, служащего для определения одной точки петли гистерезиса - BHC). Значение BHC соответствует напряжённости размагничивающего поля, при которой индукция В в образце равна нулю.



  Лит.: Кифер И. И., Испытания ферромагнитных материалов, 3 изд., М., 1969; Магнитные измерения, под ред. Е. Т. Чернышева, М., 1969.

  И. И. Кифер.

Рис. 1. Коэрцитиметр с измерительным генератором (блок-схема): 1 - намагничивающая катушка; 2 - образец; 3 - катушка измерительного генератора; 4 - магнитоэлектрический гальванометр, присоединённый к щёткам коллектора 5; 6 - вал электродвигателя 7; 8 - силовые линии магнитного поля образца.
Рис. 1. Коэрцитиметр с измерительным генератором (блок-схема): 1 - намагничивающая катушка; 2 - образец; 3 - катушка измерительного генератора; 4 - магнитоэлектрический гальванометр, присоединённый к щёткам коллектора 5; 6 - вал электродвигателя 7; 8 - силовые линии магнитного поля образца.

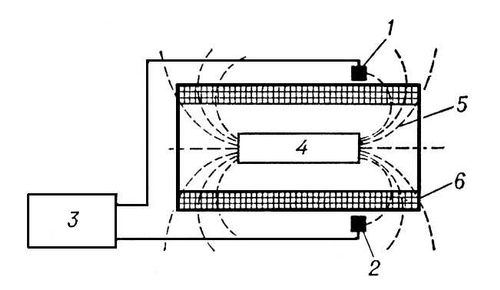

Рис. 2. Феррозондовый коэрцитиметр (блок-схема): 1 и 2 - чувствительные элементы феррозонда, соединённые по разностной схеме; 3 - феррозондовый нулевой прибор; 4 - образец; 5 - силовые линии магнитного поля образца; 6 - намагничивающая катушка.
Рис. 2. Феррозондовый коэрцитиметр (блок-схема): 1 и 2 - чувствительные элементы феррозонда, соединённые по разностной схеме; 3 - феррозондовый нулевой прибор; 4 - образец; 5 - силовые линии магнитного поля образца; 6 - намагничивающая катушка.
