Обделка

Определение "Обделка" в Большой Советской Энциклопедии

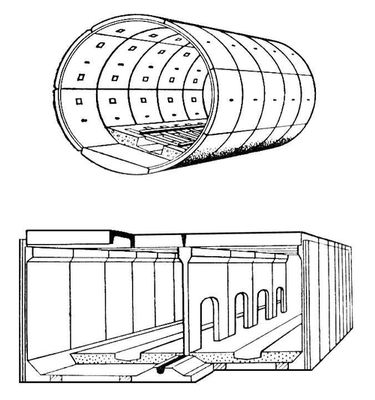

Сборная железобетонная обделка тоннелей метрополитена

Обделка подземного сооружения, конструкция, закрепляющая выработку подземного сооружения и придающая последнему очертания, требуемые для его нормальной эксплуатации. В отличие от временных крепей горных, Обделка имеет постоянное назначение, форма и размеры Обделка определяются габаритами, глубиной заложения и назначением подземных сооружений (тоннели, подземные ГЭС, гаражи, склады, винохранилища и т.п.), а также характером воспринимаемых нагрузок (давление горных пород, гидростатическое давление, подвижные нагрузки и т.д.). Материалами Обделка служат: монолитный бетон и железобетон, сборный железобетон и металл (чугун, реже сталь). Большим разнообразием отличаются Обделка тоннелей.

Монолитные Обделка (бетонные и железобетонные) применяют в основном при сооружении (преимущественно горным способом проходки) тоннелей особо сложной конструкции и большого сечения. Они могут быть коробового (наиболее часто), эллиптических, параболических и др. очертаний.

Ведутся исследования и опытные работы (1974) по внедрению бетонной монолитно-прессованной Обделка, весьма эффективной при сооружении щитовым способом проходки гидротехнических тоннелей и перегонных тоннелей метрополитена. Эта Обделка отличается высокой прочностью, водонепроницаемостью и гладкой внутренней поверхностью.

Сборные Обделка бывают криволинейного и прямоугольного очертаний. Первые наиболее распространены при щитовой и эректорной проходках, преимущественно в тоннелях метрополитена. Различают сборные Обделка криволинейного очертания чугунные (из чугунных тюбингов), используемые в водонасыщенных горных породах при наличии большого гидростатического давления, и железобетонные — из блоков сплошного сечения (рис., а) или ребристые, применяемые в сравнительно сухих породах. Водонепроницаемость железобетонной Обделка обеспечивается гидроизоляцией стыков (например, расширяющимся цементом), а также уплотнением т. н. заобделочного пространства путём нагнетания в него цементно-песчаного раствора (либо бентонитовой глины). В обводнённых условиях заложения тоннельных конструкций водонепроницаемость сборной железобетонной Обделка достигается применением внутреннего гидроизоляционного покрытия в виде оболочки-рубашки или с помощью устройства (в процессе заводского изготовления блоков Обделка) наружного или внутреннего экрана. В слабых глинисто-песчаных грунтах (особенно при сооружении тоннелей мелкого заложения) эффективно применение сборной железобетонной Обделка, «обжатой породой» для обеспечения совместной работы Обделка и окружающего массива и предотвращения осадок поверхностных слоев грунта. При сооружении тоннелей метрополитена открытым способом широкое применение получили сборные железобетонные Обделка прямоугольного очертания (рис., б). Для обеспечения водонепроницаемости таких Обделка используется наружная гидроизоляционная обмазка или оклеечная гидроизоляция из материалов рулонного типа (гидростеклоизол, полиэтилен и др.), наносимая в процессе заводского изготовления блоков Обделка

Лит.: Часовитин П. А., Тоннельные обделки из сборного железобетона, М., 1959; Тоннели и метрополитены, под ред. В. П. Волкова, М., 1970.
  Я. Г. Гельман.
