Пьезоэлектрический датчик

Определение "Пьезоэлектрический датчик" в Большой Советской Энциклопедии

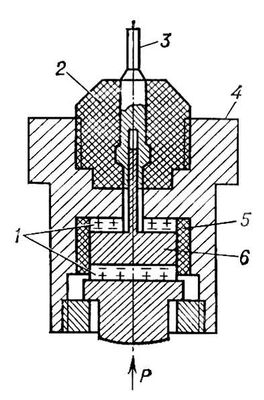

Пьезоэлектрический датчик давления (схема)
Пьезоэлектрический датчик, измерительный преобразователь механического усилия в электрический сигнал; его действие основано на использовании пьезоэлектрического эффекта (см. Пьезоэлектричество). Один из вариантов конструкции Пьезоэлектрический датчик давления показан на рис. Под действием измеряемого давления на внешней и внутренней сторонах пары пластин пьезоэлектрика возникают электрические заряды, причём суммарная эдс (между выводом и корпусом) изменяется пропорционально давлению. Пьезоэлектрический датчик целесообразно применять при измерении быстроменяющегося давления; если давление меняется медленно, то возрастает погрешность преобразования из-за «стекания» электрического заряда с пластин на корпус. Включением дополнительного конденсатора параллельно Пьезоэлектрический датчик можно уменьшить погрешность измерения, однако при этом уменьшается напряжение на выводах датчика. Основные достоинства Пьезоэлектрический датчик - их высокие динамические характеристики и способность воспринимать колебания давления с частотой от десятков гц до десятков Мгц. Применяются при тензометрических измерениях, в весовых и сортировочных (по весу) устройствах, при измерениях вибраций и деформаций и т.д.
