Сварочная горелка

Определение "Сварочная горелка" в Большой Советской Энциклопедии

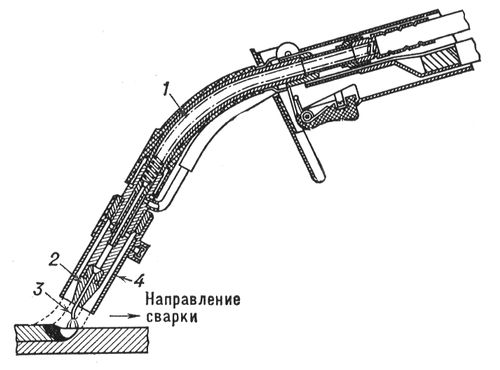

Горелка для полуавтоматической сварки плавящимся электродом

Сварочная горелка, часть сварочного аппарата, обеспечивающая при электросварке подвод электрического тока к электроду и защитного газа в зону горения сварочной дуги, или устройство, применяемое при газовой сварке для регулируемого смешения газов и создания направленного сварочного пламени. Передвижение Сварочная горелка вдоль свариваемых кромок осуществляется вручную (при ручной или полуавтоматической сварке) или может быть механизировано (при автоматической сварке). В Сварочная горелка для электросварки плавящимся электродом (рис. 1) имеется токоподводящий и направляющий мундштук со сменным наконечником, через который проталкивается электродная проволока. Через сопло подводится и направляется газовая струя, защищающая сварочную ванну и электрод от воздействия воздуха. В Сварочная горелка, применяемой при сварке неплавящихся электродом (рис. 2), мундштук снабжен зажимной токоподводящей цангой. Сварочная горелка для газовой сварки подаёт горючие газы (например, ацетилен и кислород) к месту сварки. По двум каналам газы через регулировочные вентили поступают в смесительную камеру, в которой приготавливается горючая смесь, поступающая затем в мундштук. Различают горелки низкого давления со встроенным инжектором для подсоса горючего газа и горелки высокого давления, в которые горючий газ поступает из газовых генераторов или баллонов под давлением.
Лит. см. при ст. Сварочное оборудование.
  М. Г. Бельфор.

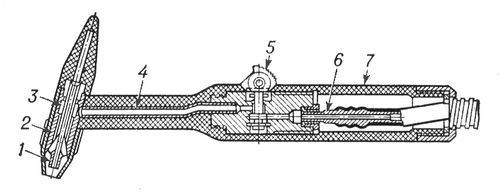

Ручная горелка для сварки неплавящимся электродом
