Светокопировальный аппарат

Определение "Светокопировальный аппарат" в Большой Советской Энциклопедии

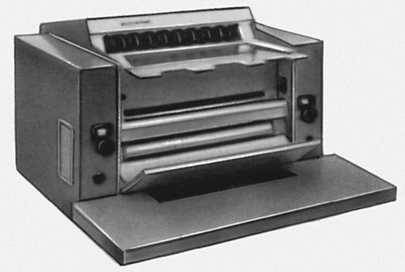

Автоматический светокопировальный аппарат с листовой подачей бумаги и листоподборочным устройством
Светокопировальный аппарат, диазокопировальный аппарат, средство оргтехники, применяется для оперативного копирования и размножения документов (преимущественно чертежей) на основе диазотипии. Технологический процесс получения светокопий осуществляется в 2 этапа: экспонирование и проявление. В большинстве Светокопировальный аппарат экспонирование производится контактным способом «на просвет»: прозрачный или полупрозрачный оригинал (например, кальку) с односторонним изображением накладывают на светочувствительный слой диазоматериала (ДМ) и подвергают интенсивному ультрафиолетовому облучению, вследствие чего на ДМ получается скрытое изображение. Экспонированный ДМ проявляют «сухим», «мокрым» или «горячим» способом (в зависимости от типа ДМ). Светокопировальный аппарат классифицируют по способу обработки ДМ — аппараты «сухого», «мокрого» и «горячего» проявления; по конструктивному исполнению — стационарные и настольные, с рулонной и листовой подачей ДМ, с отдельным проявочным устройством и совмещенные; по степени автоматизации — полуавтоматические и автоматические; по оснащённости вспомогательными устройствами — агрегатированные с бумагорезальным, листоподборочным и фальцевальным оборудованием и неагрегатированные. Как правило, экспонирование в Светокопировальный аппарат осуществляется при перемещении оригиналов в контакте с ДМ вокруг прозрачного цилиндра, внутри которого помещены источники ультрафиолетового излучения, например ртутно-кварцевые лампы (рис. 1, а). Движение ДМ обеспечивается лентопротяжным устройством (транспортёром). Экспонированные ДМ поступают в проявочное устройство. Однокомпонентные ДМ проявляют «мокрым» способом с применением щелочных растворов (рис. 1, б). Такие Светокопировальный аппарат чаще всего выполняют настольными, они не нуждаются в специальной вентиляции и могут быть установлены непосредственно в рабочем помещении конструкторов или в канцелярии; таковы, например, Светокопировальный аппарат типа СКМ-22 (рис. 2), изготовляющий светокопии на рулонной диазобумаге шириной до 460 мм при скорости движения ленты 0,5—5,5 м/мин, и настольный конторский Светокопировальный аппарат (рис. 3), позволяющий получать копии на листах размером 210x297 мм (формат А4). Двухкомпонентные ДМ проявляют «сухим» способом в парах аммиака (рис. 1, в). С. а. «сухого» проявления обычно выпускаются в стационарном исполнении, с рулонной подачей ДМ; скорость движения ДМ достигает 42 м/мин. Наиболее широко их применяют в проектно-конструкторских организациях; эти Светокопировальный аппарат часто агрегатируют с резальным и листоподборочным устройствами (рис. 4). Термопроявляющиеся ДМ, содержащие не только диазо- и азокомпоненты, но и соединения, выделяющие при нагревании необходимые для проявления вещества со щелочными свойствами, обрабатывают в нагревательном устройстве («горячее» проявление). По конструкции Светокопировальный аппарат «горячего» проявления аналогичны аппаратам «сухого» проявления.

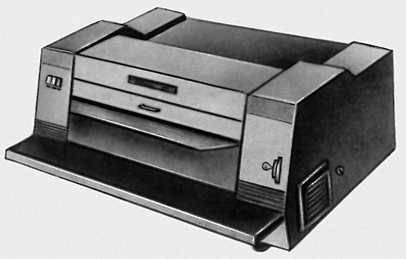

Малогабаритный светокопировальный аппарат с листовой подачей бумаги
К 1975 разработаны качественные высокочувствительные ДМ, позволяющие использовать Светокопировальный аппарат для копирования репродукционным способом, а также для получения дешёвых микрокопий. Благодаря повышению светочувствительности ДМ и их сенсибилизации не только к ультрафиолетовым, но и к зелёным лучам увеличилась скорость экспонирования (свыше 50 м/мин), а также стало осуществимо проекционное диазокопирование с микрофильмов (в т. н. диазодубликаторах).
Лит.: Бурцев В. В., Каплан Э. Б., Средства оргатехники. Справочник-каталог, М., 1971; Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.
  А. В. Алферов.



Малоформатный рулонный светокопировальный аппарат СКМ-22
Узлы копировальных аппаратов (схемы)
