Сканирование (в радиолокации)

Значение слова "Сканирование (в радиолокации)" в Большой Советской Энциклопедии

Сканирование в радиолокации, процесс последовательного обзора заданной зоны пространства при перемещении радиолокационного луча (или телесного «угла зрения» приёмной антенны) по определённому закону; производится с целью обнаружения объектов, находящихся в зоне обзора, и наблюдения за ними. Сканирование (в радиолокации) может осуществляться плоским или игольчатым лучом (плоским называется луч, у которого угол раствора в одной плоскости много меньше, чем в другой; игольчатым — узкий луч, симметричный относительно направления максимальной интенсивности излучения). Наиболее распространённые виды Сканирование (в радиолокации) плоским лучом — круговое (вращение луча вокруг неподвижной оси) и секторное (периодическое качание луча в заданном секторе); используют также многолучевые системы Сканирование (в радиолокации) плоским лучом. При Сканирование (в радиолокации) игольчатым лучом сложное движение луча можно представить в виде двух простых: переносного и относительного, совершаемых соответственно вокруг неподвижной и движущейся осей. Основные виды Сканирование (в радиолокации) игольчатым лучом — винтовое (рис. 1), зигзагообразное (рис. 2), спиральное (рис. 3) и поступательно-коническое (рис. 4), распространённый частный случай которого — коническое Сканирование (в радиолокации) (рис. 5).



  Лит. см. при ст. Радиолокация.

  Б. В. Маланов.

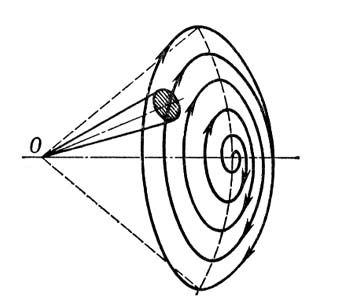

Рис. 3. Перемещение луча при спиральном сканировании: переносное движение луча — вращательное, относительное — колебательное (здесь — с меньшей скоростью).
Рис. 3. Перемещение луча при спиральном сканировании: переносное движение луча — вращательное, относительное — колебательное (здесь — с меньшей скоростью).

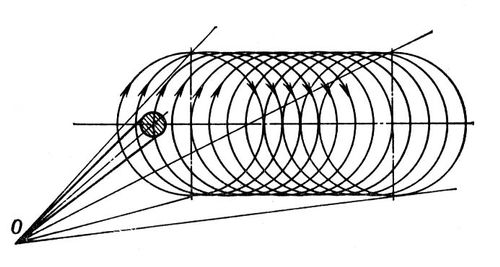

Рис. 4. Перемещение луча при поступательно-коническом сканировании: переносное движение луча — колебательное, относительное — вращательное (здесь — со значительно большей скоростью).
Рис. 4. Перемещение луча при поступательно-коническом сканировании: переносное движение луча — колебательное, относительное — вращательное (здесь — со значительно большей скоростью).

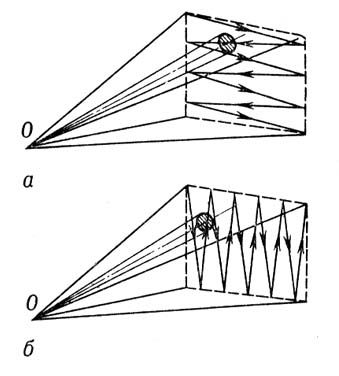

Рис. 2. Перемещение луча при зигзагообразном сканировании: переносное и относительное движения луча — колебательные, с различным соотношением скоростей (а, б).
Рис. 2. Перемещение луча при зигзагообразном сканировании: переносное и относительное движения луча — колебательные, с различным соотношением скоростей (а, б).

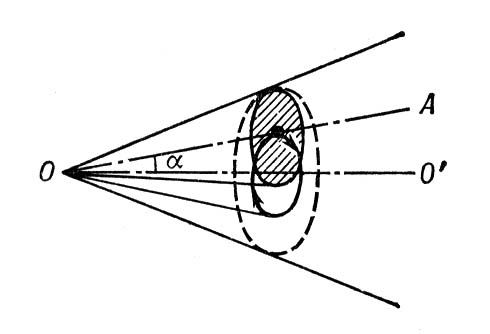

Рис. 5. Перемещение луча при коническом сканировании: движение луча — вращательное (круговое); направление максимальной интенсивности излучения ОА смещено относительно оси вращения ОО’ на некоторый постоянный угол a (здесь — на угол, меньший половины ширины луча, в целях создания т. н. равносигнального направления вдоль оси вращения).
Рис. 5. Перемещение луча при коническом сканировании: движение луча — вращательное (круговое); направление максимальной интенсивности излучения ОА смещено относительно оси вращения ОО’ на некоторый постоянный угол a (здесь — на угол, меньший половины ширины луча, в целях создания т. н. равносигнального направления вдоль оси вращения).

Рис. 1. Перемещение луча при винтовом сканировании: переносное движение луча — вращательное, с постоянной угловой скоростью, относительное — колебательное (в плоскости, перпендикулярной плоскости вращения), со значительно меньшей скоростью.
Рис. 1. Перемещение луча при винтовом сканировании: переносное движение луча — вращательное, с постоянной угловой скоростью, относительное — колебательное (в плоскости, перпендикулярной плоскости вращения), со значительно меньшей скоростью.
