Спектральные призмы

Значение слова "Спектральные призмы" в Большой Советской Энциклопедии

Спектральные призмы, дисперсионные призмы, один из классов призм оптических; служат для пространственного разделения (разложения в спектр) излучений оптического диапазона, различающихся длинами волн. Принцип действия Спектральные призмы, основанный на явлении дисперсии света, и материалы для Спектральные призмы описаны в ст. Дисперсионные призмы. Наиболее употребительны следующие Спектральные призмы (рис.):

1) Простая трёхгранная призма с преломляющим углом a = 60°.

2) Призма Корню, представляющая собой соединение на оптическом контакте двух прямоугольных призм, вырезанных из лево- и правовращающего кварца (см. Оптическая активность, Оптически-активные вещества) так, что кристаллографические оси параллельны основаниям призм. В призме Корню компенсируются двойное лучепреломление и вращение плоскости поляризации, что улучшает качество спектра. В автоколлимационных приборах (см. Автоколлимация) того же эффекта достигают, применяя одну половину призмы Корню, задняя поверхность которой покрыта отражающим слоем.

3) Призма Аббе, в которой разложение в спектр сопровождается отклонением пучка лучей на 90°.

4) Призма Розерфорда из трёх склеенных призм, увеличивающая угловую дисперсию за счёт большого преломляющего угла (100°) при сравнительно малых потерях на отражение.

5) Призма прямого зрения (Амичи), состоящая из трёх или более склеенных призм. Один из средних лучей спектра проходит призму Амичи без отклонения; лучи с большей или меньшей длиной волны отклоняются в стороны от этого среднего луча. Оптическая ось в приборах с призмой Амичи не имеет излома, типичного для большинства спектральных приборов .

К Спектральные призмы относится и призма Фери, при использовании которой наряду с разложением в спектр пучка лучей происходит его фокусировка. Это достигается благодаря тому, что рабочие грани призмы искривлены и одна из них является зеркалом, т. к. на неё нанесено металлическое покрытие. При радиусе кривизны выходной поверхности R спектр располагается на окружности радиуса R/2.

До 70-х гг. 20 в. Спектральные призмы чрезвычайно широко применялись в спектральных приборах. Затем наметилась тенденция к замене их во многих случаях диспергирующими элементами др. типов.

Л. Н. Капорский.

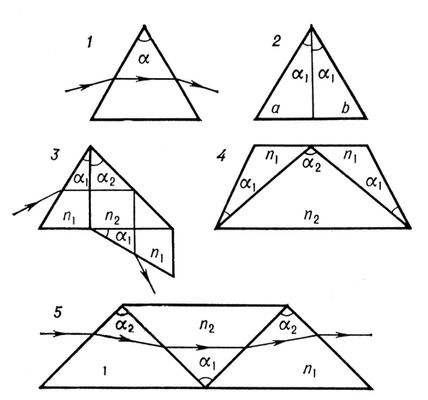

Спектральные призмы: 1 - простая трёхгранная призма с преломляющим углом a = 60°; 2 - призма Корню; преломляющие углы a1 обеих прямоугольных призм, из которых она состоит, равны 30°; 3 - призма Аббе, включающая две прямоугольные призмы с преломляющими углами a1 = 30°, приклеенные к граням равнобедренной (a2 = 45°) прямоугольной отражательной призмы; показатели преломления всех трёх призм одинаковы (n1 = n2). Если луч света падает на призму Аббе так, что в отражательную призму он входит под углом, близким к нормали, его отклонение от первоначального направления при выходе из последней призмы составляет около 90°; 4 - призма Розерфорда. Центральная призма с преломляющим углом(a2 = 100° изготовляется из стекла (флинт) с большим показателем преломления n2, две боковые призмы - из стекла (крон) с малым n1, a1 = 21°; 5 - трёхкомпонентная призма Амичи. Боковые призмы изготовляются из крона, средняя - из флинта (n2 > n1); a1 = a2 = 90°. Стрелками в случаях 1, 3, 5 показан ход луча света.
