Универсальный инструмент У-5""

Универсальный инструмент, универсал в астрономии и геодезии, переносный угломерный инструмент, служащий для измерения углов в вертикальной и горизонтальной плоскостях. С помощью Универсальный инструмент по наблюдениям звёзд и Солнца определяют географические координаты места, поправки часов, производят азимутальные определения с максимальной точностью порядка = 0,20’’ Универсальный инструмент также можно использовать для решения многих практических задач геодезии. Универсальный инструмент отличается от теодолита большей точностью измерения углов, особенно вертикальных. С нижней частью инструмента (см. рис.), укрепленной на трехлучевом основании с тремя винтами, служащими для нивелирования, скреплен неподвижно горизонтальный разделённый круг (1), предназначенный для измерения горизонтальных углов. Верхняя часть инструмента вращается вокруг вертикальной оси и несёт алидаду (2) горизонтального круга с отсчётными приспособлениями, а также вилку (3) с лагерами, в которых своими цапфами лежит горизонтальная ось инструмента. На этой оси, перпендикулярно к ней, укреплена астрономическая труба (4), служащая для визирования. В случае ломаной конструкции трубы (как на рис.) линия визирования с помощью призмы направляется вдоль полой горизонтальной оси, на одном конце которой находится окуляр (5) с сеткой нитей, а на другом – осветитель для освещения поля зрения при ночных наблюдениях. Универсальный инструмент имеет приспособления для «тонких», микрометрических поворотов трубы вокруг обеих осей, что необходимо при наведении её на наблюдаемый объект. На горизонтальную ось надет вертикальный разделённый круг (6), алидада которого снабжена уровнем, служащим при измерении зенитных расстояний или высот, для учёта изменения наклона алидады вследствие недостаточно точной установки вертикальной оси Универсальный инструмент и изменения её положения в процессе наблюдения. Уровень при алидаде служит также для нивелировки Универсальный инструмент (установки вертикальной оси инструмента по отвесной линии). Наклон горизонтальной оси определяется с помощью специального накладного уровня (7). Круги, применяемые в Универсальный инструмент, делятся на части, содержащие 30", 20", 10" или 5"; в некоторых случаях цена наименьшего деления составляет 2". Отсчёты кругов производятся с помощью микроскоп-микрометров, шкаловых микроскопов или верньеров. Точность отсчётов бывает от 30’’ до долей секунды дуги. Для контроля за устойчивостью по азимуту точные Универсальный инструмент снабжаются поверительной трубой (8) с микрометром, скрепляемой с нижней частью и наводимой при азимутальных и триангуляционных измерениях на удалённую неподвижную марку (миру).

Для определения широты и поправок часов без точных отсчётов кругов по способам равных высот (см. Практическая астрономия) У. и. снабжаются т. н. талькоттовскими уровнями, скрепляемыми непосредственно с трубой; с помощью этих уровней контролируют изменение наклона визирной линии к горизонту при наблюдениях.
Лит.: Елисеев С. В., Геодезическое инструментоведение, М., 1952; Подобед В. В., Нестеров В. В., Общая астрометрия, М., 1975.

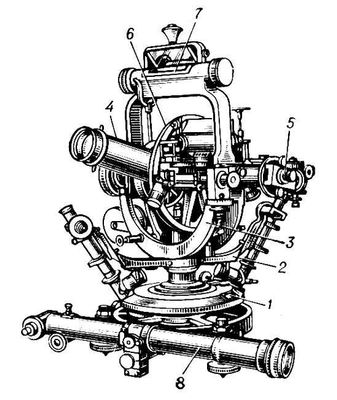

Пятисекундный универсальный инструмент У-5"".
