Хлопкоуборочная машина

Значение слова "Хлопкоуборочная машина" в Большой Советской Энциклопедии


Хлопкоуборочная машина, машина для сбора хлопка-сырца из раскрывшихся коробочек хлопчатника. В СССР серийное производство Хлопкоуборочная машина начато в 1949. Сначала выпускались

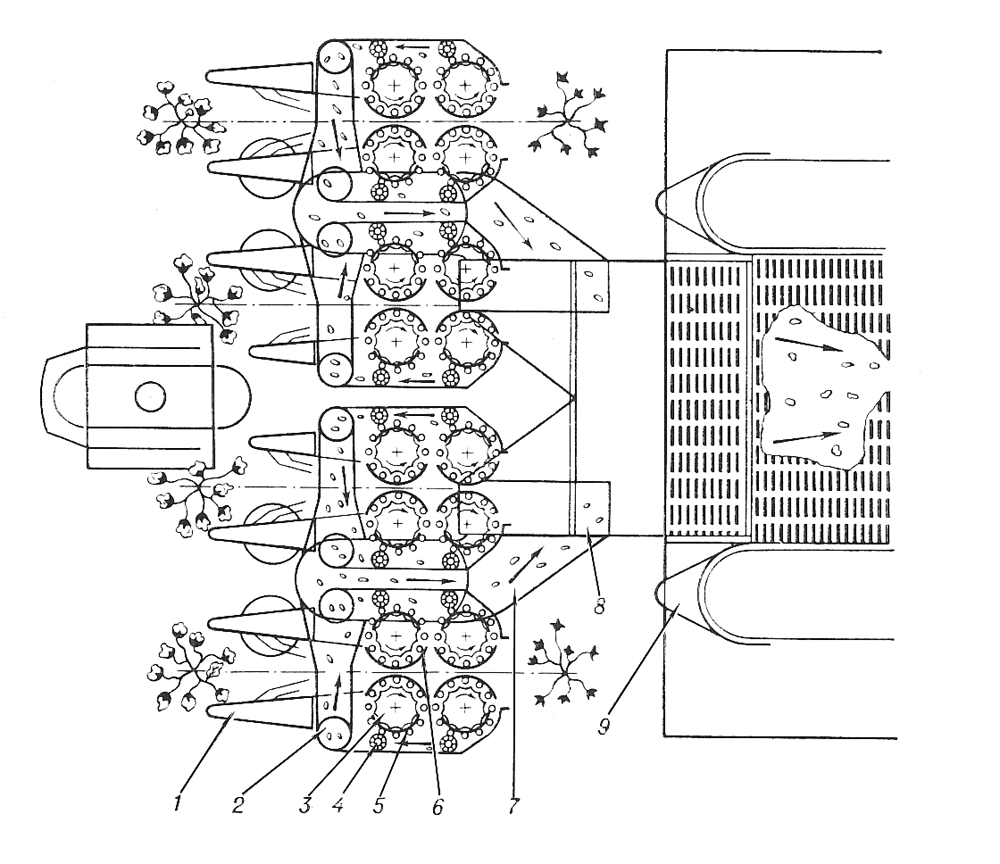

Технологическая схема работы хлопкоуборочной машины: 1 — кустоподъемник; 2 — приёмная камера; 3 — шпиндельный барабан; 4 — съёмник; 5 — зона съёма хлопка; 6 — рабочая зона; 7 — всасывающий воздуховод; 8 — вентилятор; 9 — бункер.
1- и 2-рядные машины, а с 1968 — 4-рядные. По конструкции рабочих органов различают пневматические, пневмомеханические и механические Хлопкоуборочная машина Пневматические Хлопкоуборочная машина собирают хлопок всасывающей воздушной струей, создаваемой нагнетателем. Пневмомеханические Хлопкоуборочная машина действуют на кусты хлопчатника воздушной струей и механически шпинделями. Механические Хлопкоуборочная машина имеют рабочие органы — цилиндрические и конические шпиндели или 4-гранные призматические зубчатые стержни. Во время работы механические Хлопкоуборочная машина горизонтальные шпиндели, вращаясь и перемещаясь в направлении своих осей, вводятся в кусты хлопчатника между ветвями и наматывают на себя хлопок. Такие машины наиболее распространены в США. Вертикальные шпиндели Хлопкоуборочная машина (рис.), вращаясь, при входе в зону обработки куста перемещаются перпендикулярно своим осям. Они не вводятся в кусты, а прижимаются к ним сбоку со стороны междурядий, в которых располагаются шпиндельные барабаны. Собранный шпинделями хлопок снимается с них щёточными съёмниками и по всасывающему и нагнетательному воздуховодам вентилятором подаётся в опрокидывающийся бункер, приспособленный для выгрузки хлопка в транспортные средства бестарной перевозки. Хлопкоуборочная машина собирают хлопок в 2 приёма: в 1-й — при раскрытии на кустах 50—60% коробочек, во 2-й — при дополнительном раскрытии 20—30% коробочек. Выпускаемые в СССР 4-рядные вертикально-шпиндельные навесные машины ХН-3,6 и 14ХВ-2,4А рассчитаны для работы в междурядьях соответственно 90 и 60 см в районах орошаемого хлопководства. Конструкция и технологическая схема работы их аналогичны.

  М. Ш. Годик.



Техническая характеристика хлопкоуборочных машин<

Характеристика

Марка машины

ХН-3,6

14ХВ-2,4А

Производительность, га/ч:





на 1-м сборе

1,42

0,9

на 2-м сборе

1,88

1,2

Ширина захвата, м

3,6

2,4

Агрегатируют с трактором

МТЗ-50Х

Т-28Х-4

Обслуживающий персонал

Механик-водитель



Технологическая схема работы хлопкоуборочной машины: 1 — кустоподъемник; 2 — приёмная камера; 3 — шпиндельный барабан; 4 — съёмник; 5 — зона съёма хлопка; 6 — рабочая зона; 7 — всасывающий воздуховод; 8 — вентилятор; 9 — бункер.
Технологическая схема работы хлопкоуборочной машины: 1 — кустоподъемник; 2 — приёмная камера; 3 — шпиндельный барабан; 4 — съёмник; 5 — зона съёма хлопка; 6 — рабочая зона; 7 — всасывающий воздуховод; 8 — вентилятор; 9 — бункер
