Гиростабилизатор

Значение слова "Гиростабилизатор" в Большой Советской Энциклопедии


Гиростабилизатор, гироскопическое устройство, предназначенное для стабилизации отдельных объектов или приборов, а также для

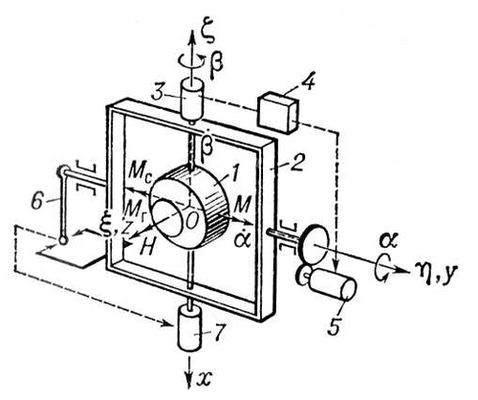

Рис. 2. Принципиальная схема одноосного силового гиростабилизатора с одним гироскопом: 1 — гирокамера с ротором; 2 — рама; 3 — датчик угла; 4 — усилитель; 5 — стабилизирующий двигатель; 6 — маятник-корректор; 7 — датчик моментов; Oxhz — оси системы отсчёта; Охуz — оси, связанные с гирокамерой; Ox — ось прецессии; Oh — ось стабилизации; a — погрешность стабилизации; b — угол прецессии.
определения угловых отклонений объектов. По принципу действия Гиростабилизатор делятся на непосредственные, силовые и индикаторные.

  Непосредственные Гиростабилизатор — устройства, в которых непосредственно используются стабилизирующие свойства трёхстепенного гироскопа. Применяются в качестве успокоителей бортовой качки корабля, стабилизаторов вагона однорельсовой ж. д. и др. (вес и габариты подобных Гиростабилизатор весьма существенны), а также для стабилизации чувствительных элементов систем управления. Например, Гиростабилизатор (рис. 1), состоящий из гирокамеры 1 с ротором, установленной в наружном кардановом кольце (раме) 2, осуществляет непосредственную стабилизацию антенны 3 и координатора 4. Координатор вырабатывает сигналы, пропорциональные углам отклонения оси антенны от заданного направления ОА. Эти сигналы через усилители-преобразователи 5 и 6 — поступают на датчики моментов 7 и 8 системы коррекции, осуществляющей автоматическое слежение оси антенны за указанным направлением. Подобные Гиростабилизатор называют гироскопическими следящими системами.

  Силовые Гиростабилизатор (гирорамы) — электромеханические устройства, содержащие, кроме гироскопов, специальные двигатели для преодоления воздействия на стабилизируемый объект внешних возмущающих моментов. Применяются на кораблях, летательных аппаратах и др. объектах для стабилизации отдельных приборов и устройств. Кроме того, по принципу силовой гироскопической стабилизации работают некоторые типы гироскопов направления, гировертикалей и комбинированных устройств, называемых гироазимутгоризонтами. Силовые Гиростабилизатор в зависимости от числа гироскопов в раме могут быть одно- и двухгироскопными, а по числу осей стабилизации — одно-, двух- и трёхосными. У одноосного силового Гиростабилизатор с одним гироскопом (рис. 2) основным элементами являются гирокамера 1 с ротором; рама 2, играющая роль наружного карданова кольца и жестко связанная со стабилизируемым объектом; датчик угла 3, установленный на оси прецессии Ox; усилитель 4; стабилизирующий двигатель 5, предназначенный для приложения относительно оси стабилизации Oh моментов, компенсирующих действующие на раму внешние возмущающие моменты; маятник-корректор 6 и датчик моментов 7, являющиеся элементами системы коррекции Гиростабилизатор При действии внешнего возмущающего момента М, стремящегося повернуть раму вокруг оси Oh, гирокамера 1 по свойствам гироскопа начнёт прецессировать вокруг оси Ox; при этом возникает гироскопический момент Мг, противодействующий моменту М. В дальнейшем при повороте гирокамеры вокруг оси Ox на некоторый угол b датчик угла 3 через усилитель 4 включит стабилизирующий двигатель 5, прикладывающий относительно оси Oh момент стабилизации Мс, противоположный моменту М. В результате гирокамера начнёт прецессировать в обратном направлении и остановится (при постоянной величине М) в положении, для которого Мс + М = 0. Т. о., в силовом Гиростабилизатор гироскоп осуществляет стабилизацию лишь в первый момент; в дальнейшем её обеспечивает стабилизирующий двигатель, что позволяет стабилизировать значительные массы при сравнительно небольшом весе и габаритах самого гироскопа. На практике применяют также двухгироскопные Гиростабилизатор, обладающие рядом преимуществ по сравнению с одногироскопными.

  Сочетание двух одноосных Гиростабилизатор даёт двухосный Гиростабилизатор, стабилизирующий платформу относительно плоскости горизонта; этот Гиростабилизатор может быть также использован в качестве гировертикали силового типа. Сочетание трёх одноосных Гиростабилизатор даёт трёхосный силовой гиростабилизатор (гироазимутгоризонт) — устройство, состоящее из гироскопа направления (гироазимута) и гировертикали (гирогоризонта). Он служит для измерения трёх углов, определяющих положение объекта, и применяется на кораблях и самолётах. Трёхосный Гиростабилизатор используется также для пространственной стабилизации некоторой платформы (гиростабилизированная платформа). Подобные Гиростабилизатор применяют в инерциальных навигационных системах.

  Индикаторные Гиростабилизатор — системы автоматического регулирования, в которых гироскопические устройства, установленные на стабилизируемом объекте (например, платформе), являются чувствительными или задающими элементами, определяющими положение объекта и управляющими следящими системами; стабилизация же объекта (платформы) осуществляется с помощью следящих систем. В качестве чувствительных элементов, реагирующих на угловые скорости или углы отклонения платформы, применяют двухстепенные (например, поплавковые интегрирующие) гироскопы и гиротахометры или трёхстепенные астатические гироскопы. Индикаторные Гиростабилизатор используют в инерциальных навигационных системах, устанавливаемых на кораблях и летательных аппаратах.

  А. Ю. Ишлинский, С. С. Ривкин.

Рис. 2. Принципиальная схема одноосного силового гиростабилизатора с одним гироскопом: 1 — гирокамера с ротором; 2 — рама; 3 — датчик угла; 4 — усилитель; 5 — стабилизирующий двигатель; 6 — маятник-корректор; 7 — датчик моментов; Oxhz — оси системы отсчёта; Охуz — оси, связанные с гирокамерой; Ox — ось прецессии; Oh — ось стабилизации; a — погрешность стабилизации; b — угол прецессии.
Рис. 2. Принципиальная схема одноосного силового гиростабилизатора с одним гироскопом: 1 — гирокамера с ротором; 2 — рама; 3 — датчик угла; 4 — усилитель; 5 — стабилизирующий двигатель; 6 — маятник-корректор; 7 — датчик моментов; Oxhz — оси системы отсчёта; Охуz — оси, связанные с гирокамерой; Ox — ось прецессии; Oh — ось стабилизации; a — погрешность стабилизации; b — угол прецессии.


Рис. 1. Принципиальная схема гироскопической следящей системы: 1 — гирокамера с ротором; 2 — наружное карданово кольцо (рама); 3 — антенна; 4 — координатор; 5, 6 — усилители-преобразователи; 7, 8 — датчики моментов.
Рис. 1. Принципиальная схема гироскопической следящей системы: 1 — гирокамера с ротором; 2 — наружное карданово кольцо (рама); 3 — антенна; 4 — координатор; 5, 6 — усилители-преобразователи; 7, 8 — датчики моментов.
