Серебро

Определение "Серебро" в Большой Советской Энциклопедии

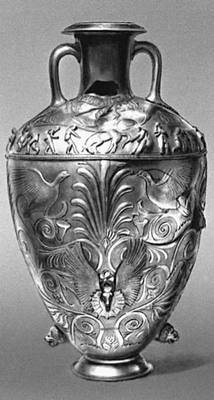

Амфора (Чертомлыкский курган)

Серебро (лат. Argentum), Ag, химический элемент I группы периодической системы Менделеева, атомный номер 47, атомная масса 107,868; металл белого цвета, пластичный, хорошо полируется. В природе находится в виде смеси двух стабильных изотопов ¹⁰⁷Ag и ¹⁰⁹Ag; из радиоактивных изотопов практически важен ¹¹⁰Ag (T_1/2 = 253 cym). Серебро было известно в глубокой древности (4-е тыс. до н. э.) в Египте, Персии, Китае.

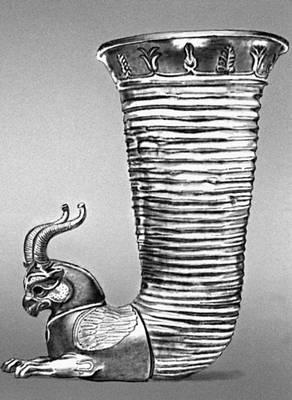

Ахеменидский ритон (Древний Иран)

Распространение в природе. Среднее содержание Серебро в земной коре (кларк) 7·10^-6% по массе. Встречается преимущественно в средне- и низкотемпературных гидротермальных месторождениях, в зоне обогащения сульфидных месторождений, изредка — в осадочных породах (среди песчаников, содержащих углистое вещество) и россыпях (см. Серебряные руды, Серебро самородное). Известно свыше 50 минералов Серебро В биосфере Серебро в основном рассеивается, в морской воде его содержание 3·10^-8%. Серебро — один из наиболее дефицитных элементов.

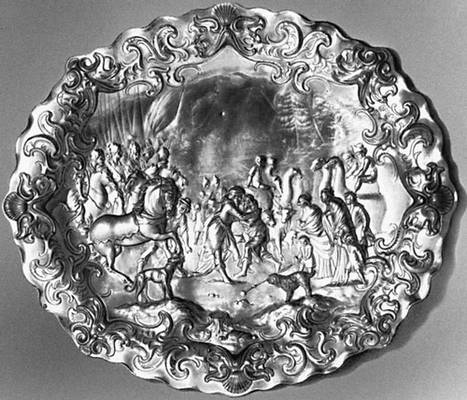

Блюдо (Германия)

Физические и химические свойства. Серебро имеет гранецентрированную кубическую решётку (а = 4,0772 Å при 20 «С). Атомный радиус 1,44 Å, ионный радиус Ag⁺ 1,13 Å. Плотность при 20 °С 10,5 г/см³, t_пл 960,8°С; t_kип 2212°С; теплота плавления 105 кдж/кг (25,1 кал/г). Серебро обладает наивысшими среди металлов удельной электропроводностью 6297 сим/м (62,97 ом^-1(см^-1) при 25 °С, теплопроводностью 407,79 вт/(м·К) [0,974 кал/(см·°С·сек)] при 18 °С и отражательной способностью 90—99% (при длинах волн 100000—5000 Å). Удельная теплоёмкость 234,46 дж/(кг·К) [0,056 кал/(г ·°С)], удельное электросопротивление 15,9 ном (м (1,59 мком (см) при 20°Серебро Серебро диамагнитно с атомной магнитной восприимчивостью при комнатной температуре — 21,56·10^-6, модуль упругости 76480 Мн/м² (7648 кгс/мм²), предел прочности 100 Мн/м² (10 кгс/мм²), твёрдость по Бринеллю 250 Мн/м² (25 кгс/мм²). Конфигурация внешних электронов атома Ag 4d¹⁰5s⁴.
Серебро проявляет химические свойства, характерные для элементов 16 подгруппы периодической системы Менделеева. В соединениях обычно одновалентно.

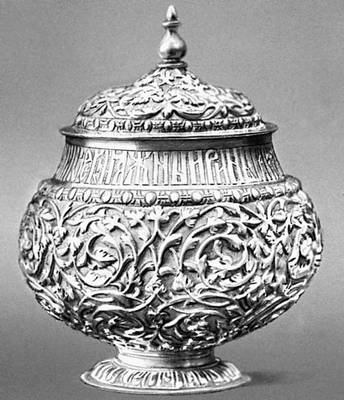

Братина московской работы

Серебро находится в конце электрохимического ряда напряжений, его нормальный электродный потенциал Ag Û Ag⁺ + е^- равен 0,7978 в.

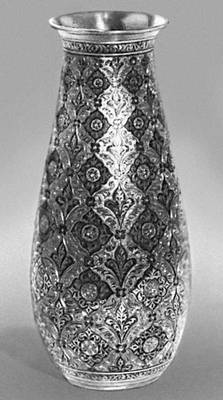

Декоративная ваза. Серебро

При обычной температуре Ag не взаимодействует с O₂, N₂ и H₂. При действии свободных галогенов и серы на поверхности Серебро образуется защитная плёнка малорастворимых галогенидов и сульфида Ag₂S (кристаллы серо-чёрного цвета). Под влиянием сероводорода H₂S, находящегося в атмосфере, на поверхности серебряных изделий образуется Ag₂S в виде тонкой плёнки, чем объясняется потемнение этих изделий. Сульфид можно получить действием сероводорода на растворимые соли Серебро или на водные суспензии его солей. Растворимость Ag₂S в воде 2,48·10^-5моль/л (25 °С). Известны аналогичные соединения — селенид Ag₂Se и теллурид Ag₂Te.

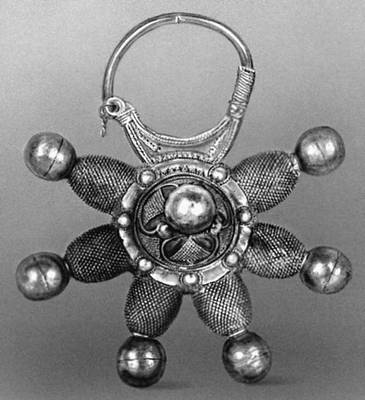

Звёздчатый колт (Тульский клад)

Из окислов Серебро устойчивыми являются закись Ag₂O и окись AgO. Закись образуется на поверхности Серебро в виде тонкой плёнки в результате адсорбции кислорода, которая увеличивается с повышением температуры и давления.

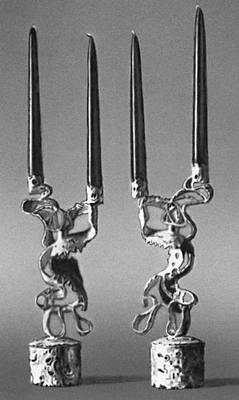

Каннилла Ф. Подсвечники

Ag₂O получают действием КОН на раствор AgNO₃. Растворимость Ag₂O в воде — 0,0174 г/л. Суспензия Ag₂O обладает антисептическими свойствами. При 200 °С закись Серебро разлагается. Водород, окись углерода, многие металлы восстанавливают Ag₂O до металлического Ag. Озон окисляет Ag₂O с образованием AgO. При 100 °С AgO разлагается на элементы со взрывом. Серебро растворяется в азотной кислоте при комнатной температуре с образованием AgNO₃. Горячая концентрированная серная кислота растворяет Серебро с образованием сульфата Ag₂SO₄ (растворимость сульфата в воде 0,79% по массе при 20 °С). В царской водке Серебро не растворяется из-за образования защитной плёнки AgCI. В отсутствие окислителей при обычной температуре HCI, HBr, HI не взаимодействуют с Серебро благодаря образованию на поверхности металла защитной плёнки малорастворимых галогенидов. Большинство солей Серебро, кроме AgNO₃, AgF, AgCIO₄ обладают малой растворимостью. Серебро образует комплексные соединения, большей частью растворимые в воде. Многие из них имеют практическое значение в химической технологии и аналитической химии, например комплексные ионы [Ag (CN)₂]^-, [Ag (NH₃)₂]⁺, [Ag (SCN)₂]^-.

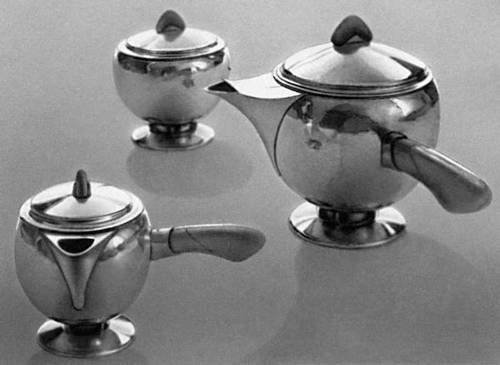

Кофейный сервиз

Получение. Большая часть Серебро (около 80%) извлекается попутно из полиметаллических руд, а также из руд золота и меди. При извлечении Серебро из серебряных и золотых руд применяют метод цианирования — растворения Серебро в щелочном растворе цианида натрия при доступе воздуха:

Сасанидское блюдо (Древний Иран)

2 Ag + 4 Na CN + 1/2О₂ + H₂O = 2 Na [Ag (CN)₂] + 2NaOH.
Из полученных растворов комплексных цианидов Серебро выделяют восстановлением цинком или алюминием:

2 [Ag (CN)₂]^- + Zn = [Zn (CN)₄]^2- +2 Ag.

Из медных руд Серебро выплавляют вместе с черновой медью и затем выделяют его из анодного шлама, образующегося при электролитической очистке меди. При переработке свинцово-цинковых руд Серебро концентрируется в сплавах свинца — черновом свинце, из которого его извлекают добавлением металлического цинка, образующего с Серебро нерастворимое в свинце тугоплавкое соединение Ag₂Zn₃, всплывающее на поверхность свинца в виде легко снимающейся пены. Далее для отделения Серебро от цинка последний отгоняют при 1250 °Серебро Извлечённое из медных или свинцово-цинковых руд Серебро сплавляют (сплав Доре) и подвергают электролитической очистке.

Применение. Серебро используют преимущественно в виде сплавов: из них чеканят монеты, изготовляют бытовые изделия, лабораторную и столовую посуду. Серебро покрывают радиодетали для придания им лучшей электропроводности и коррозионной стойкости; в электротехнической промышленности применяются серебряные контакты (см. Контакт электрический). Для пайки титана и его сплавов используются серебряные припои; в вакуумной технике Серебро служит конструкционным материалом Металлическое Серебро идёт на изготовление электродов для серебряно-цинковых и серебряно-кадмиевых аккумуляторов. Оно служит катализатором в неорганическом и органическом синтезе (например, в процессах окисления спиртов в альдегиды и кислоты, а также этилена в окись этилена). В пищевой промышленности применяются серебряные аппараты, в которых приготовляют фруктовые соки (см. также Серебрение). Ионы Серебро в малых концентрациях стерилизуют воду. Огромные количества соединений Серебро (AgBr, AgCI, Agl) применяются для производства кино- и фотоматериалов (см. Серебра галогениды, Серебра нитрат).
  Серебро И. Гинзбург.

Серебро в искусстве. Благодаря красивому белому цвету и податливости в обработке Серебро с глубокой древности широко используется в искусстве. Однако чистое Серебро слишком мягко, поэтому при изготовлении монет и различных художественных произведений в него добавляют цветные металлы, чаще всего медь. Средствами обработки Серебро и украшения изделий из него служат чеканка, литьё, филигрань, тиснение, применение эмалей, черни, гравировки, золочения.

Высокая культура художественной обработки Серебро характерна для искусства эллинистического мира, Древнего Рима, Древнего Ирана (сосуды эпохи Сасанидов, 3—7 вв.), средневековой Европы. Разнообразием форм, выразительностью силуэтов, мастерством фигурной и орнаментальной чеканки и литья отличаются изделия из Серебро, созданные мастерами Возрождения и барокко (Б. Челлини в Италии, ювелиры из семейств Ямницеров, Ленкеров, Ламбрехтов и другие в Германии). В 18 — начале 19 вв. ведущая роль в производстве изделий из серебра переходит к Франции (К. Баллен, Т. Жермен, Р. Ж. Огюст и др.). В искусстве 19—20 вв. преобладает мода на незолочёное серебро; среди технических приёмов доминирующее положение занимает литьё, распространяются машинные приёмы обработки. В русском искусстве 19 — начала 20 вв. выделяются изделия фирм Грачевых, П. А. Овчинникова, П. Ф. Сазикова, П. К. Фаберже, И. П. Хлебникова. Творческое развитие традиций ювелирного искусства прошлого, стремление наиболее полно выявить декоративные качества Серебро характерны для сов. изделий из Серебро, среди которых видное место занимают произведения народных мастеров (см. Великоустюжское чернение по серебру Кубани).
  Г. А. Маркова.

Серебро в организме. Серебро — постоянная составная часть растений и животных. Его содержание составляет в среднем в морских растениях 0,025 мг на 100 г сухого вещества, в наземных — 0,006 мг; в морских животных — 0,3—1,1 мг, в наземных — следовые количества (10^-2—10^-4 мг). У животных накапливается в некоторых эндокринных железах, пигментной оболочке глаза, в эритроцитах; выводится главным образом с фекалиями. Серебро в организме образует комплексы с белками (глобулинами крови, гемоглобином и др.). Блокируя сульфгидрильные группы, участвующие в формировании активного центра ферментов, Серебро вызывает ингибирование последних, в частности инактивирует аденозинтрифосфатазную активность миозина. Биологическая роль Серебро изучена недостаточно. При парентеральном введении Серебро фиксируется в зонах воспаления; в крови связывается преимущественно глобулинами сыворотки.
  Ю. И. Раецкая.

Препараты Серебро обладают антибактериальным, вяжущим и прижигающим действием, что связано с их способностью нарушать ферментные системы микроорганизмов и осаждать белки. В медицинской практике наиболее часто применяют серебра нитрат, колларгол, протаргол (в тех же случаях, что и колларгол); бактерицидную бумагу (пористая бумага, пропитанная нитратом и хлоридом Серебро) применяют при небольших ранах, ссадинах, ожогах и т. п.

Экономическое значение. Серебро в условиях товарного производства выполняло функцию всеобщего эквивалента наряду с золотом и приобрело, как и последнее, особую потребительную стоимость — стало деньгами. «Золото и серебро по своей природе не деньги, но деньги по своей природе — золото и серебро» (Маркс К., в кн.: Маркс К. и Энгельс Ф., Соч., 2 изд., т. 13, с. 137). Товарный мир выделил Серебро в качестве денег потому, что оно обладает важными для денежных товаров свойствами: однородностью, делимостью, сохраняемостью, портативностью (высокой стоимостью при небольших объёме и массе), легко поддаётся обработке.

Первоначально Серебро обращалось в форме слитков. В странах Древнего Востока (Ассирия, Вавилон, Египет), а также в Греции и Риме Серебро было широко распространённым денежным металлом наряду с золотом и медью. В Древнем Риме чеканка монет из Серебро начата в 4—3 вв. до н. э. Чеканка первых древнерусских монет из Серебро началась в 9—10 вв.

В период раннего средневековья преобладала чеканка золотой монеты. С 16 в. в связи с недостатком золота, расширением добычи Серебро в Европе и притоком его из Америки (Перу и Мексики) Серебро стало основным денежным металлом в странах Европы. В эпоху первоначального накопления капитала почти во всех странах существовал серебряный монометаллизм или биметаллизм. Золотые и серебряные монеты обращались по действительной стоимости содержавшегося в них благородного металла, причём ценностное соотношение между этими металлами складывалось стихийно, под влиянием рыночных факторов. В конце 18 — начале 19 вв. на смену системе параллельной валюты пришла система двойной валюты при которой государство в законодательном порядке устанавливало обязательное соотношение между золотом и Серебро Однако эта система оказалась чрезвычайно неустойчивой, т. к. в условиях стихийного действия закона стоимости неизбежно возникало несоответствие между рыночными и фиксированными стоимостями золота и Серебро (см. «Грешема закон»). В конце 19 в. стоимость Серебро резко снизилась вследствие совершенствования способов его добычи из полиметаллических руд (в 70—80-е гг. 19 в. отношение стоимости золота к Серебро составляло 1:15—1: 16, в начале 20 в. уже 1: 38—1: 39). Рост мировой добычи золота ускорил процесс вытеснения обесценившегося Серебро из обращения. В последней четверти 19 в. широкое распространение в капиталистическом мире получил золотой монометаллизм. В большинстве стран мира вытеснение серебряной валюты золотой закончилось в начале 20 в. Серебряная валюта сохранилась примерно до середины 30-х гг. 20 в. в ряде стран Востока (Китай, Иран, Афганистан и др.). С отходом этих стран от серебряного монометаллизма Серебро окончательно утратило значение валютного металла. В промышленно развитых капиталистических странах Серебро используется только для чеканки разменной монеты.

Рост использования Серебро в технических целях, в зубоврачебном деле, в медицине, а также в производстве ювелирных изделий после 2-й мировой войны 1939—45 в условиях отставания добычи Серебро от потребностей рынка вызвал его нехватку. До войны около 75% добываемого Серебро ежегодно использовалось для монетарных целей. В 1950—65 этот показатель снизился в среднем до 50%, а в последующие годы продолжал снижаться, составив в 1971 всего 5%. Многие страны перешли к использованию в качестве монетарного материала медно-никелевых сплавов. Хотя серебряные монеты всё ещё находятся в обращении, чеканка новых монет из Серебро во многих странах запрещена, а в некоторых значительно уменьшено его содержание в монетах. В США, например, согласно закону о чеканке монет, принятому в 1965, около 90% Серебро, которое шло раньше для чеканки монет, выделено для др. целей. Содержание Серебро в 50-центовой монете снижено с 90 до 40%, а монеты достоинством в 10 и 25 центов, содержавшие ранее 90% Серебро, чеканятся без примесей Серебро Новые монеты из Серебро чеканятся в связи с различными памятными событиями (Олимпийскими играми, юбилеями, мемориалами и т. д.).

В начале 70-х гг. основными потребителями Серебро были следующие отрасли: производство ювелирных изделий (столового Серебро и анодированных изделий), электротехническая и электронная промышленность, кинофотопромышленность.

Для рынка Серебро в 60-х и начале 70-х гг. характерен рост цен на Серебро и систематическое превышение потребления Серебро над производством первичного металла (см. Серебряные руды). Дефицит восполнялся в значительной мере за счёт вторичного металла, в частности полученного в результате переплавки монет.
  Л. М. Райцин.


Лит.: Реми Г., Курс неорганической химии, пер. с нем., т. 1, М., 1963; Плаксин И. Н., Металлургия благородных металлов, М., 1958; Краткая химическая энциклопедия, т. 4, М., 1965; Максимов М. М., Очерк о серебре, М., 1974; Постникова-Лосева М. М., Русское ювелирное искусство, его центры и мастера, М., 1974; Link E. М., Eine Kunst-und Kulturgeschich-te des Silbers, B. — Fr./M. — W., 1968.
