Двигатель внутреннего сгорания

Значение слова "Двигатель внутреннего сгорания" в Большой Советской Энциклопедии


Двигатель внутреннего сгорания, тепловой двигатель, в котором химическая энергия топлива, сгорающего в рабочей полости,
Рис. 1. Рабочий цикл 4-тактного карбюраторного двигателя.
преобразуется в механическую работу.

  Первый практически пригодный газовый Двигатель внутреннего сгорания был сконструирован французским механиком Э. Ленуаром (1860). В 1876 немецкий изобретатель Н. Отто построил более совершенный 4-тактный газовый Двигатель внутреннего сгорания По сравнению с паромашинной установкой Двигатель внутреннего сгорания принципиально более прост, т. к. устранено одно звено энергетического преобразования — парокотельный агрегат. Это усовершенствование обусловило большую компактность Двигатель внутреннего сгорания, меньшую массу на единицу мощности, более высокую экономичность, но для него потребовалось топливо лучшего качества (газ, нефть).

  В 1880-х гг. О. С. Костович в России построил первый бензиновый карбюраторный двигатель. В 1897 нем. инженер Р. Дизель, работая над повышением эффективности Двигатель внутреннего сгорания, предложил двигатель с воспламенением от сжатия. Усовершенствование этого Двигатель внутреннего сгорания на заводе Л. Нобеля в Петербурге (ныне «Русский дизель») в 1898—99 позволило применить в качестве топлива нефть. В результате этого Двигатель внутреннего сгорания становится наиболее экономичным стационарным тепловым двигателем. В 1901 в США был разработан первый трактор с Двигатель внутреннего сгорания Дальнейшее развитие автомобильных Двигатель внутреннего сгорания позволило братьям О. и У. Райт построить первый самолёт с Двигатель внутреннего сгорания, начавший свои полёты в 1903. В том же 1903 рус. инженеры установили Двигатель внутреннего сгорания на судне «Вандал», создав первый теплоход. В 1924 по проекту Я. М. Гаккеля в Ленинграде был создан первый удовлетворяющий практическим требованиям поездной тепловоз.

  По роду топлива Двигатель внутреннего сгорания разделяются на двигатели жидкого топлива и газовые. По способу заполнения цилиндра свежим зарядом — на 4-тактные и 2-тактные. По способу приготовления горючей смеси из топлива и воздуха — на двигатели с внешним и внутренним смесеобразованием. К двигателям с внешним смесеобразованием относятся карбюраторные, в которых горючая смесь из жидкого топлива и воздуха образуется в карбюраторе, и газосмесительные, в которых горючая смесь из газа и воздуха образуется в смесителе. В Двигатель внутреннего сгорания с внешним смесеобразованием зажигание рабочей смеси в цилиндре производится электрической искрой. В двигателях с внутренним смесеобразованием (дизелях) топливо самовоспламеняется при впрыскивании его в сжатый воздух, нагретый до высокой температуры.

  Рабочий цикл 4-тактного карбюраторного Двигатель внутреннего сгорания совершается за 4 хода поршня (такта), т. е. за 2 оборота коленчатого вала. При 1-м такте — впуске поршень движется от верхней мёртвой точки (в. м. т.) к нижней мёртвой точке (н. м. т.). Впускной клапан при этом открыт (рис. 1) и горючая смесь из карбюратора поступает в цилиндр. В течение 2-го такта — сжатия, когда поршень движется от н. м. т. кв. м. т., впускной и выпускной клапаны закрыты и смесь сжимается до давления 0,8—2 Мн/м2 (8—20 кгс/см2). Температура смеси в конце сжатия составляет 200—400°C. В конце сжатия смесь воспламеняется электрической искрой и происходит сгорание топлива. Сгорание имеет место при положении поршня, близком кв. м. т. В конце сгорания давление в цилиндре составляет 3—6 Мн/м2 (30—60 кгс/1см2), а температура 1600—2200°C. 3-й такт цикла — расширение называется рабочим ходом; в течение этого такта происходит преобразование тепла, полученного от сгорания топлива, в механическую работу. 4-й такт — выпуск происходит при движении поршня от н. м. т. к в. м. т. при открытом выпускном клапане. Отработавшие газы вытесняются поршнем.

  Рабочий цикл 2- тактного карбюраторного Двигатель внутреннего сгорания осуществляется за 2 хода поршня или за 1 оборот коленчатого вала (рис. 2). Процессы сжатия, сгорания и расширения практически аналогичны соответствующим процессам 4-тактного Двигатель внутреннего сгорания При прочих равных условиях 2-тактный двигатель должен быть в 2 раза более мощным, чем 4-тактный, т. к. рабочий ход в 2-тактном двигателе происходит в 2 раза чаще, однако на практике мощность 2-тактного карбюраторного Двигатель внутреннего сгорания часто не только не превышает мощность 4-тактного с тем же диаметром цилиндра и ходом поршня, но оказывается даже ниже. Это обусловлено тем, что значительная часть хода (20—35% ) поршень совершает при открытых окнах, когда давление в цилиндре невелико и двигатель практически не производит работы; продувка цилиндра требует затрат мощности на сжатие воздуха в продувочном насосе; очистка пространства цилиндра от продуктов сгорания газов и наполнение его свежим зарядом значительно хуже, чем в 4-тактном Двигатель внутреннего сгорания

  Рабочий цикл карбюраторного Двигатель внутреннего сгорания может быть осуществлен при очень большой частоте вращения вала (3000—7000 об/мин). Двигатели гоночных автомобилей и мотоциклов могут развивать 15 000 об/мин и более. Нормальная горючая смесь состоит примерно из 15 частей воздуха (по массе) и 1 части паров бензина. Двигатель может работать на обеднённой смеси (18 : 1) или обогащенной смеси (12 : 1). Слишком богатая или слишком бедная смесь вызывает сильное уменьшение скорости сгорания и не может обеспечить нормального протекания процесса сгорания. Регулирование мощности карбюраторного Двигатель внутреннего сгорания осуществляется изменением количества смеси, подаваемой в цилиндр (количественное регулирование). Большая частота вращения и выгодные соотношения топлива и воздуха в смеси обеспечивают получение большой мощности в единице объёма цилиндра карбюраторного двигателя, поэтому эти двигатели имеют сравнительно небольшие габариты и массу [ 1—4 кг/квт ( 0,75—3 кг/л. с.)]. Применение низких степеней сжатия обусловливает умеренные давления в конце сгорания, вследствие чего детали можно делать менее массивными, чем, например, в дизелях. При увеличении диаметра цилиндра кароюраторного Двигатель внутреннего сгорания возрастает склонность двигателя к детонации, поэтому карбюраторные Двигатель внутреннего сгорания не делают с большими диаметрами цилиндров (как правило, не более 150 мм). Примером карбюраторного Двигатель внутреннего сгорания может служить двигатель ГАЗ-21 «Волга». Это 4-цилиндровый 4-тактный двигатель, развивающий мощность 55 квт (75 л. с.) при 4000 об/мин и степени сжатия 6,7. Удельный расход топлива на наиболее экономичном режиме составляет 290 г;(квт.ч).

  Наибольшая мощность 4-тактного карбюраторного Двигатель внутреннего сгорания 600 квт (800 л. с.). Мотоциклетные карбюраторные 2-тактные и 4-тактные Двигатель внутреннего сгорания имеют мощность от 3,5 до 45 квт (от 5 до 60 л. с.). Авиационные поршневые двигатели с непосредственным впрыском бензина и искровым зажиганием развивают до 1100 квт (1500 л. с.) и более.

  Карбюраторные Двигатель внутреннего сгорания представляют собой сложный агрегат, включающий ряд узлов и систем.

  Остов двигателя — группа неподвижных деталей, являющихся базой для всех остальных механизмов и систем. К остову относятся блок-картер, головка (головки) цилиндров, крышки подшипников коленчатого вала, передняя и задняя крышки блок-картера, а также масляный поддон и ряд мелких деталей.

  Механизм движения — группа движущихся деталей, воспринимающих давление газов в цилиндрах и преобразующих это давление в крутящий момент на коленчатом валу двигателя. Механизм движения включает в себя поршневую группу (поршни, шатуны, коленчатый вал и маховик).

  Механизм газораспределения служит для своевременного впуска горючей смеси в цилиндры и выпуска отработавших газов. Эти функции выполняют кулачковый (распределительный) вал, приводимый в движение от коленчатого вала, а также толкатели, штанги и коромысла, открывающие клапаны. Клапаны закрываются клапанными пружинами.

  Система смазки — система агрегатов и каналов, подводящих смазку к трущимся поверхностям. Масло, находящееся в масляном поддоне, подаётся насосом в фильтр грубой очистки и далее через главный масляный канал в блок-картере под давлением поступает к подшипникам коленчатого и кулачкового валов, к шестерням и деталям механизма газораспределения. Смазка цилиндров, толкателей и других деталей производится масляным туманом, образующимся при разбрызгивании масла, вытекающего из зазоров в подшипниках вращающихся деталей. Часть масла отводится по параллельным каналам в фильтр тонкой очистки, откуда сливается обратно в поддон.

  Система охлаждения может быть жидкостной и воздушной. Жидкостная система состоит из рубашек цилиндров и головок, заполненных охлаждающей жидкостью (водой, антифризом и т. п.), насоса, радиатора, в котором жидкость охлаждается потоком воздуха, создаваемым вентилятором, и устройств, регулирующих температуру воды. Воздушное охлаждение осуществляется обдувом цилиндров и головок вентилятором или потоком воздуха (на мотоциклах).

  Система питания осуществляет приготовление горючей смеси из топлива и воздуха в пропорции, соответствующей режиму работы, и в количестве, зависящем от мощности двигателя. Система состоит из топливного бака, топливоподкачивающего насоса, топливного фильтра, трубопроводов и карбюратора, являющегося основным узлом системы.

  Система зажигания служит для образования в камере сгорания искры, воспламеняюшей рабочую смесь. В систему зажигания входят источники тока — генератор и аккумулятор, а также прерыватель, от которого зависит момент подачи искры. В систему включается распределитель тока высокого напряжения по соответствующим цилиндрам. В одном агрегате с прерывателем находятся конденсатор, улучшающий работу прерывателя, и катушка зажигания, с которой снимается высокое напряжение (12—20 кв). В то время, когда Двигатель внутреннего сгорания не имели электрического зажигания, применялись запальные калоризаторы.

  Система пуска состоит из электрического стартёра, шестерён передачи от стартёра к маховику, источника тока (аккумулятора) и элементов дистанционного управления. В функции системы входит вращение вала двигателя для пуска.

  Система впуска и выпуска состоит из трубопроводов, воздушного фильтра на впуске и глушителя шума на выпуске.

  Газовые Двигатель внутреннего сгорания работают большей частью па природном газе и газах, получаемых при производстве жидкого топлива. Кроме того, могут быть использованы: газ, генерируемый в результате неполного сгорания твёрдого топлива, металлургические газы, канализационные газы и пр. Применяются как 4-тактные, так и 2-тактныс газовые Двигатель внутреннего сгорания По принципу смесеобразования и воспламенения газовые двигатели разделяются на: Двигатель внутреннего сгорания с внешним смесеобразованием и искровым зажиганием, в которых рабочий процесс аналогичен процессу карбюраторного двигателя; Двигатель внутреннего сгорания с внешним смесеобразованием и зажиганием струей жидкого топлива, воспламеняющегося от сжатия; Двигатель внутреннего сгорания с внутренним смесеобразованием и искровым зажиганием. Газовые двигатели, использующие природные газы, применяются на стационарных электростанциях, компрессорных газоперекачивающих установках и т. п. Сжиженные бутано-пропановые смеси используются для автомобильного транспорта (см. Газобаллонный автомобиль).

  Экономичность работы Двигатель внутреннего сгорания характеризуется эффективным кпд, который представляет собой отношение полезной работы к количеству тепла, выделяемого при полном сгорании топлива, затраченного на получение этой работы. Максимальный эффективный кпд наиболее совершенных Двигатель внутреннего сгорания около 44%.

  Основным преимуществом Двигатель внутреннего сгорания, так же как и др. тепловых двигателей (например, реактивных двигателей), перед двигателями гидравлическими и электрическими является независимость от постоянных источников энергии (водных ресурсов, электростанций и т. п.), в связи с чем установки, оборудованные Двигатель внутреннего сгорания, могут свободно перемещаться и располагаться в любом месте. Это обусловило широкое применение Двигатель внутреннего сгорания на транспортных средствах (автомобилях, с.-х. и строительно-дорожных машинах, самоходной военной технике и т. п.).

  Совершенствование Двигатель внутреннего сгорания идёт по пути повышения их мощности, надёжности и долговечности, уменьшения массы и габаритов, создания новых конструкций (см., например, Ванкеля двигатель). Можно наметить также такие тенденции в развитии Двигатель внутреннего сгорания, как постепенное замещение карбюраторных Двигатель внутреннего сгорания дизелями на автомобильном транспорте, применение многотопливных двигателей, увеличение частоты вращения и др.



  Лит.: Двигатели внутреннего сгорания, т. 1—3, М.. 1957—62; Двигатели внутреннего сгорания, М., 1968.

  Д. Н. Вырубов, В. П. Алексеев.



Рис. 1. Рабочий цикл 4-тактного карбюраторного двигателя.
Рис. 1. Рабочий цикл 4-тактного карбюраторного двигателя.

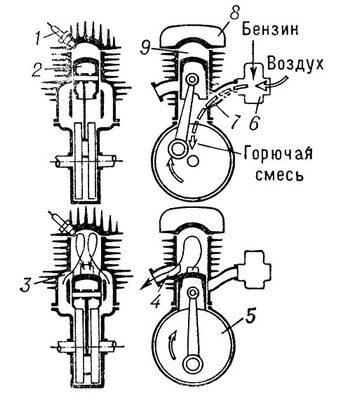

Рис. 2. Схема работы 2-тактного карбюраторного Двигатель внутреннего сгорания с кривошипно-камерной продувкой: вверху — сжатие и наполнение кривошипной камеры; внизу — продувка и выпуск; 1 — свеча зажигания; 2 — поршень; 3 — продувочное окно; 4 — выпускное окно; 5 — кривошипная камера; 6 — карбюратор; 7 — впускное окно; 8 — головка цилиндра; 9 — цилиндр.
Рис. 2. Схема работы 2-тактного карбюраторного Двигатель внутреннего сгорания с кривошипно-камерной продувкой: вверху — сжатие и наполнение кривошипной камеры; внизу — продувка и выпуск; 1 — свеча зажигания; 2 — поршень; 3 — продувочное окно; 4 — выпускное окно; 5 — кривошипная камера; 6 — карбюратор; 7 — впускное окно; 8 — головка цилиндра; 9 — цилиндр.
