Растворимости диаграмма

Определение "Растворимости диаграмма" в Большой Советской Энциклопедии

Растворимости диаграмма. Рис.

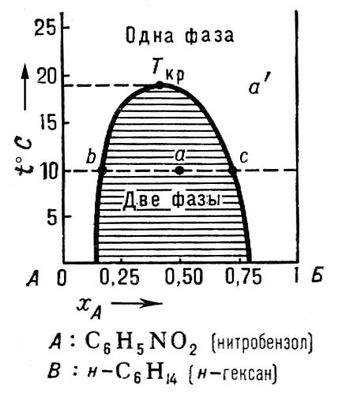

Растворимости диаграмма, графическое изображение равновесного состава растворов в зависимости от температуры, а также от давления и других параметров, характеризующих внешние условия. Растворимости диаграмма является частным случаем диаграмм состояния, широко используемых в химической термодинамике. Растворимости диаграмма двойных жидких систем с ограниченной взаимной растворимостью компонентов А и В (нитробензола и н-гексана) показана на рис. Каждой точке а" вне заштрихованной области соответствует ненасыщенный раствор одного компонента в другом. Каждая точка на кривой, ограничивающей эту область, представляет насыщенный раствор. Каждой же точке а внутри заштрихованной области отвечает двухфазная система из слоя насыщенного раствора А в В, состав которого определяется точкой b, и слоя насыщенного раствора B в A, состав которого определяется точкой с. Выше некоторой температуры Т_кр — критической температуры растворимости (растворения) — у многих систем наступает неограниченная взаимная растворимость (см. Критическое состояние). Составы обоих слоев при этой температуре становятся одинаковыми. Если кривая, ограничивающая область расслоения, имеет максимум, то Т_кр называется верхней критической температурой растворимости (см. рис.), если минимум — нижней критической температурой растворимости. Существуют системы (например, вода — никотин), на Растворимости диаграмма которых имеются обе критические температуры. См. Растворы, Растворимость, Жидкие смеси.
